Трансформатор силовой ТС-300-3
Трансформаторы силовые этой серии, разрабатывались для применения в специализированных станках с числовым, программным управлением.
Сердечник трансформаторов типа ПЛ разрезные, изготавливались из стальной ленты Э-320, сечением 21х45 мм.
Обмотки на катушках трансформаторов выполнены симметрично, хотя все выводы пронумерованы последовательно. Сеть 220 вольт к первичной обмотке трансформаторов, подаётся на выводы 1 и 3, при этом необходимо перемкнуть между собой выводы 2 и 4.
Трансформатор силовой,ТС-300-2, отличается от трансформатора ТС-300-3, меньшим количеством обмоток. У него отсутствуют обмотоки VII и VII' (выводы 25-26 и 27-28).

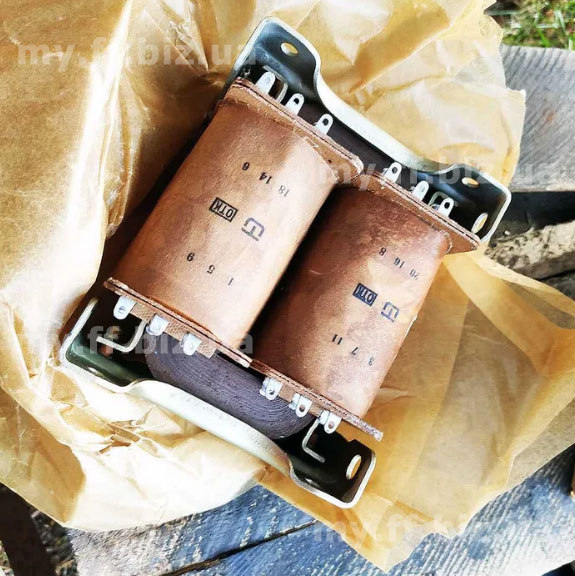

Внешний вид трансформаторов серии ТС-300, изображен на рисунке 1, схема трансформаторов изображена на рисунке 2. В таблице 1, приведены лишь напряжения на выводах вторичных обмоток.
Напряжения обмоток трансформаторов ТС-300.
| Сердечник | NN выводов | Напряжение, ном. В |
| ПЛ21х45 | 1-2 3-4 5-6 7-8 9-10 11-12 13-14 15-16 17-18 19-20 21-22 23-24 25-26 27-28 |
110 110 16 16 16 16 12 12 10,5 10,5 12,5 12,5 24,5 24,5 |
