Профессиональный кроссовер для ВЧ-динамика (фильтр частот твитера) 250W

Пассивный кроссовер (фильтр высоких частот / ФВЧ) мощностью 250 Вт предназначен для эффективного разделения частотных полос и защиты высокочастотного звена акустической системы. Данный модуль отсекает опасный для пищалок низкочастотный и среднечастотный диапазон, обеспечивая чистое, детальное звучание твитеров и компрессионных драйверов без искажений даже на предельной громкости.

Особенности конструкции и схемотехники:

• Фильтр 2-го порядка: Схема с крутизной спада 12 дБ/октава обеспечивает оптимальный баланс между крутизной среза и фазовой стабильностью аудиосигнала.

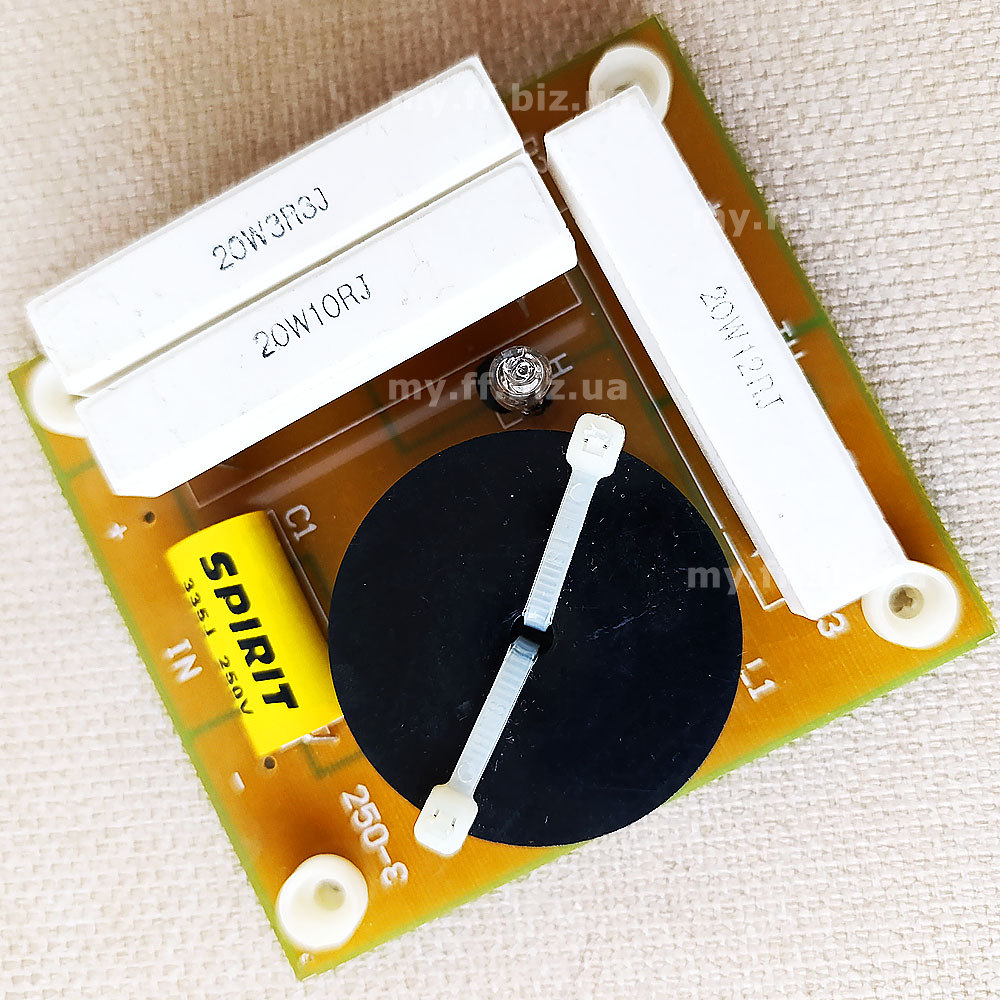

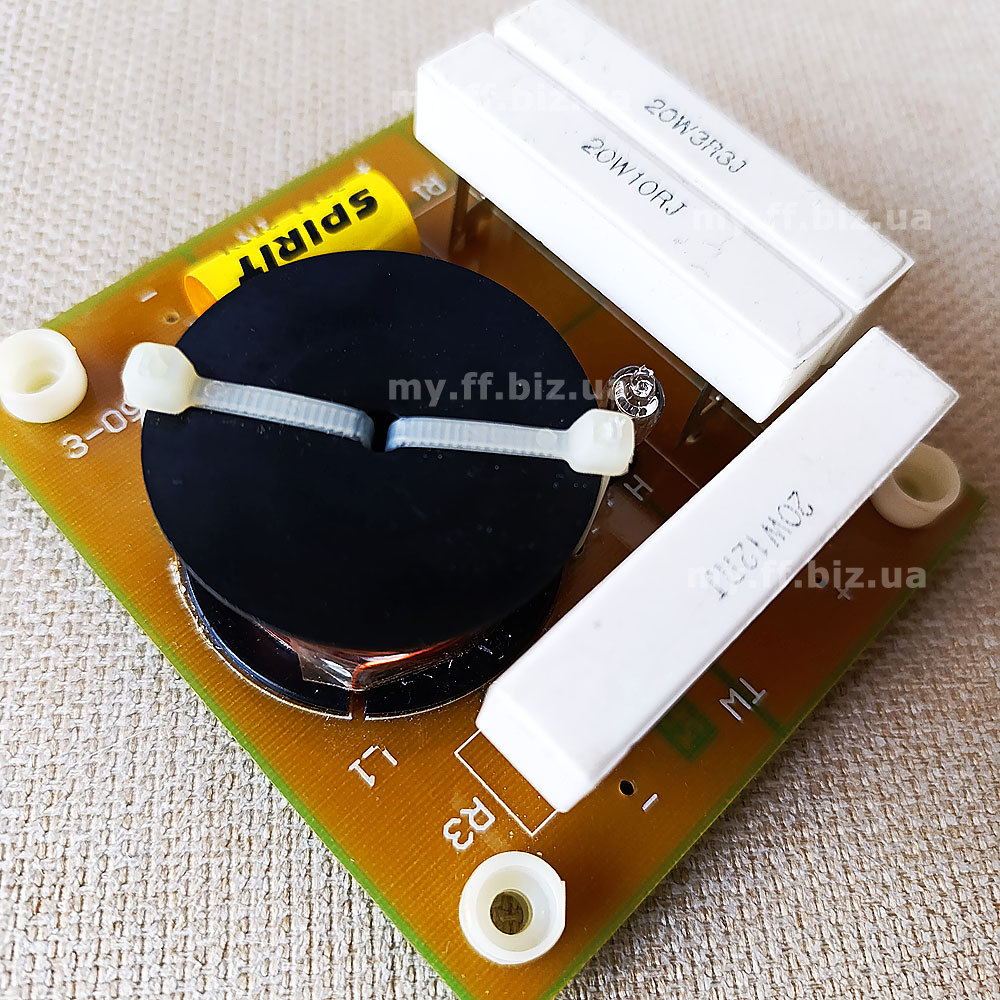

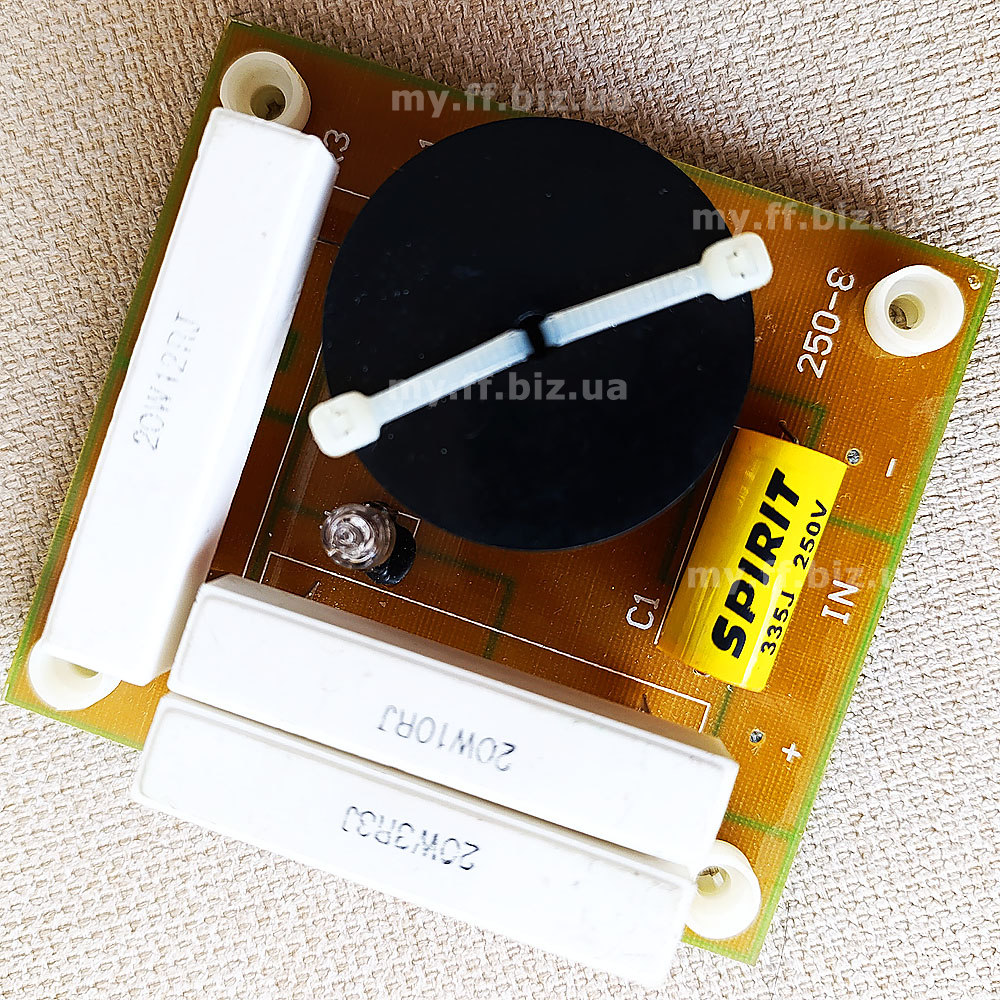

• Качественная элементная база: На плате установлен металлопленочный неполярный конденсатор премиум-серии SPIRIT (3.3 мкФ, 250V) с низким уровнем потерь (ESR) и минимальным допуском емкости (±5%).
• Эффективное гашение избыточного давления: Интегрированный аттенюатор (L-pad) собран на трех мощных керамических цементных резисторах типа SQP (20W), что позволяет согласовать чувствительность ВЧ-драйвера с мидбасовым динамиком без риска перегрева.
• Двойная защита от перегрузки: На плате реализована динамическая защита твитера с помощью специальной лампы-бареттера. При подаче избыточной мощности нить накала мгновенно разогревается, увеличивая внутреннее сопротивление и рассеивая излишки энергии в виде тепла, сохраняя звуковую катушку динамика целой.

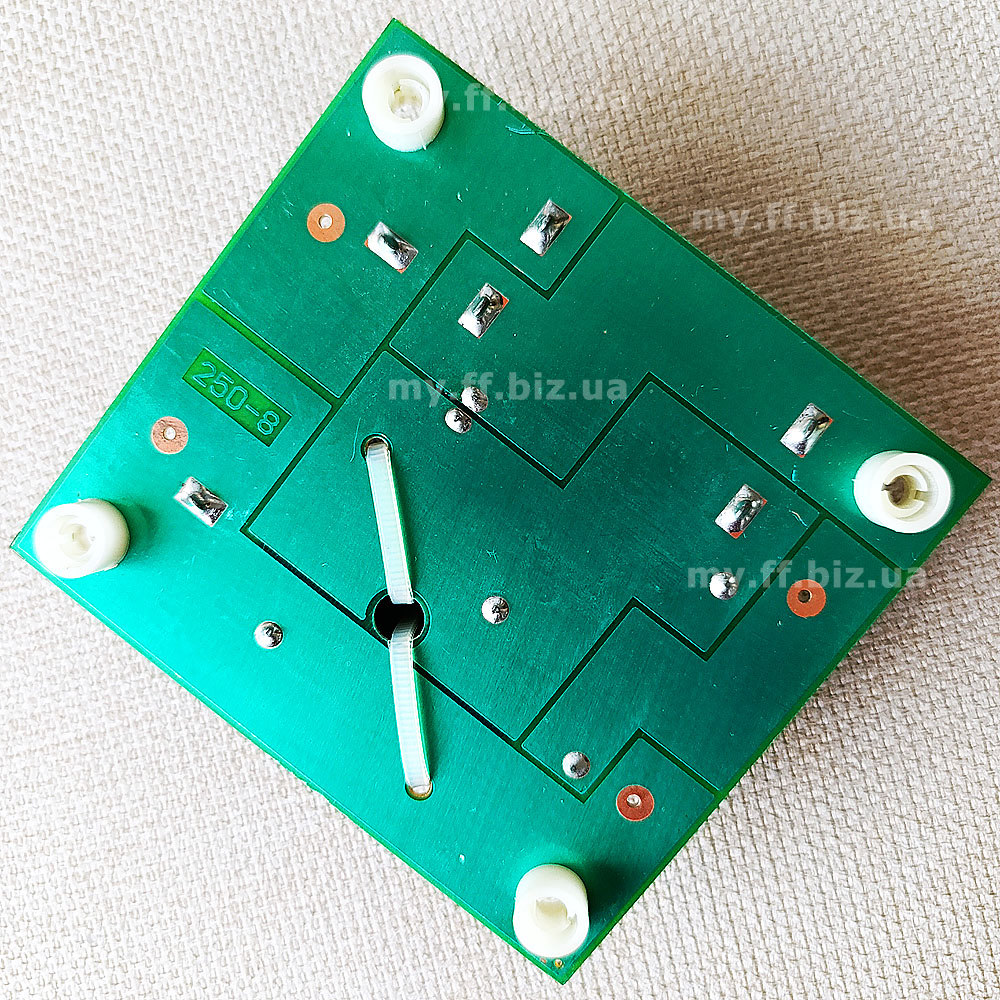

• Надежная печатная плата: Двухсторонний текстолит повышенной прочности с широкими медными дорожками минимизирует сопротивление цепи и легко выдерживает высокие токовые нагрузки.

Область применения:

Используется для ремонта, модернизации или самостоятельного конструирования двухполосных и трехполосных акустических систем. Идеально подходит для мощной автомобильной эстрады (SQL-системы), рупорных пищалок, а также для профессионального звукового оборудования (концертные, клубные и сценические мониторы и топы).

Технические характеристики

Длина - 110 мм
Ширина - 100 мм
Высота - 40 мм
