Профессиональный пассивный 2-полосный кроссовер для акустических систем 450W (Max 700W)

Высокомощный пассивный двухполосный кроссовер (разделительный фильтр частот) с номинальной мощностью 450 Вт и пиковой нагрузкой до 700 Вт разработан для распределения звукового спектра в профессиональных и эстрадных акустических системах. Модуль осуществляет четкое разделение частот между низко/среднечастотным динамиком (мидбасом, вуфером) и высокочастотным излучателем (твитером, драйвером), минимизируя искажения, выравнивая общую фазовую характеристику и защищая динамические головки от критических перегрузок.

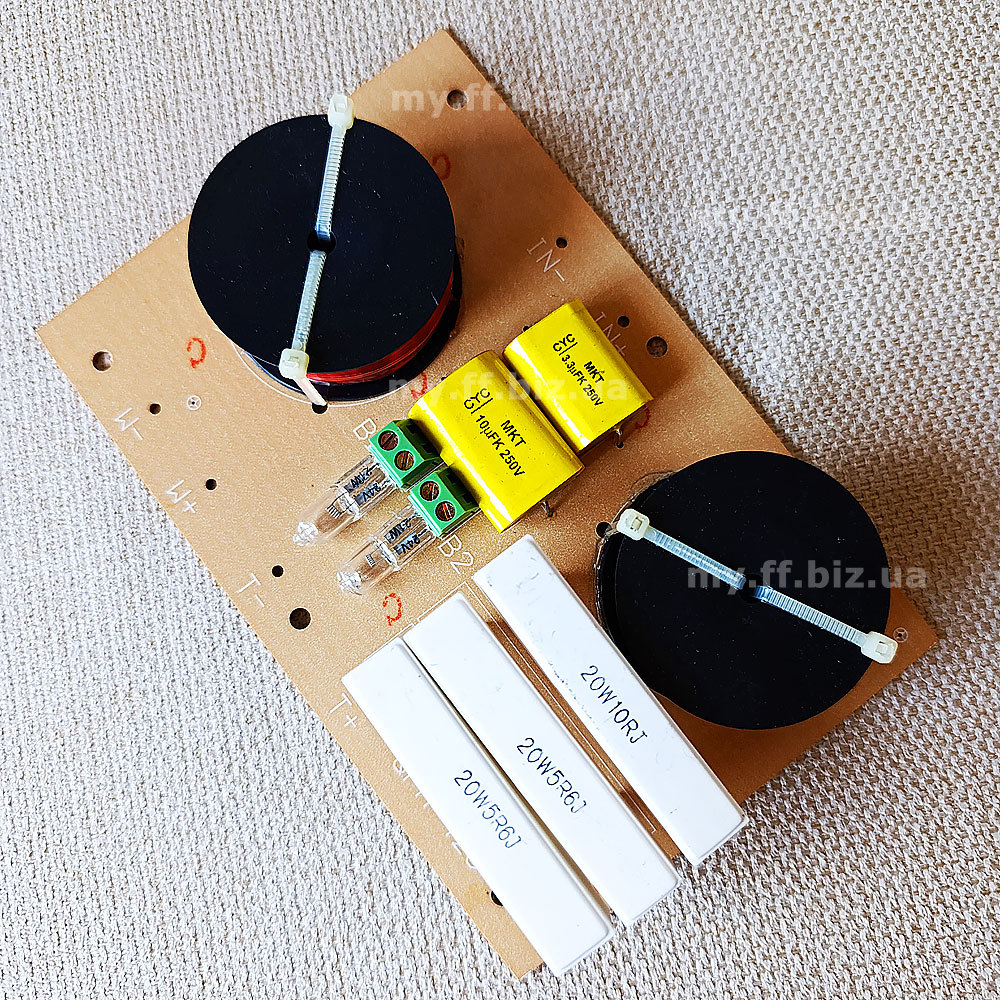

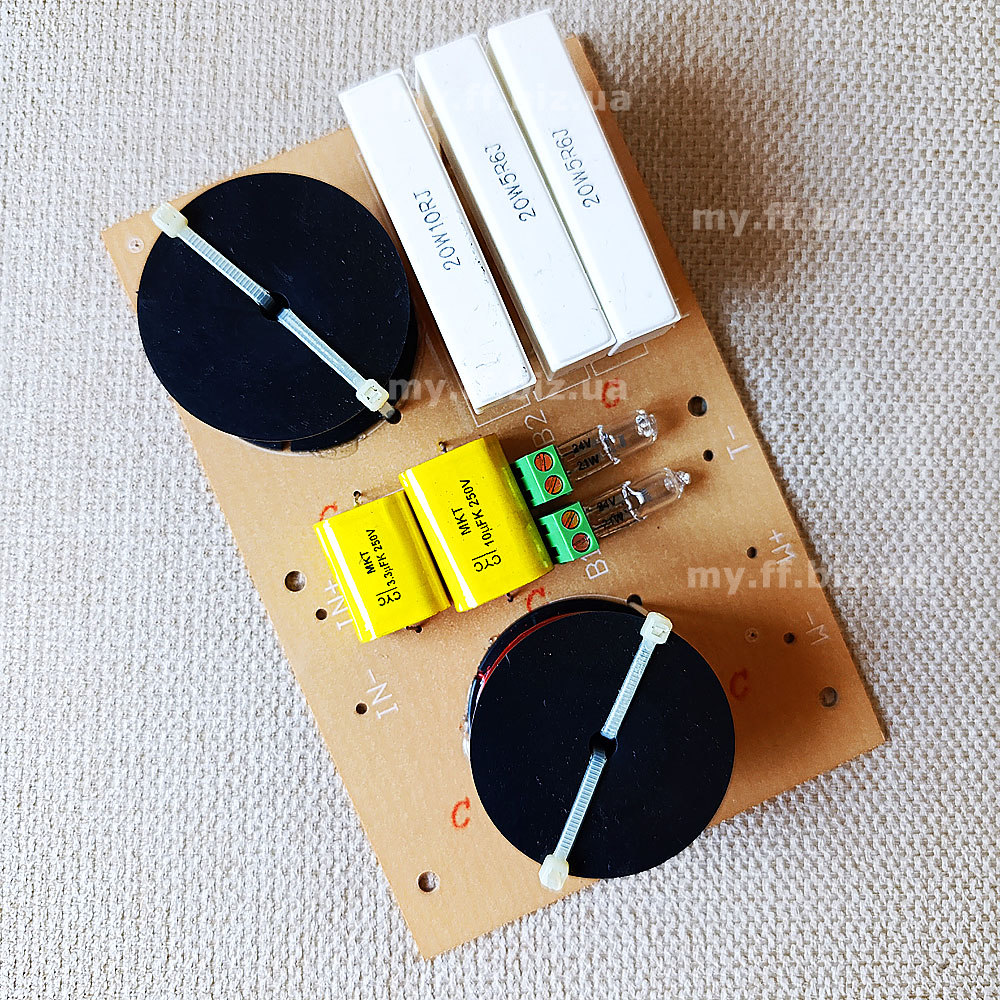

Особенности конструкции и схемотехники:

• Эффективное разделение 2-го порядка: Схема фильтрации с крутизной спада 12 дБ/октава, реализованная на двух массивных катушках индуктивности, обеспечивает уверенную изоляцию рабочих полос динамиков. Это предотвращает попадание нежелательных частот на излучатели и повышает общую перегрузочную способность АС.
• Высококачественные пленочные конденсаторы MKT: На плате установлены специализированные аудио-конденсаторы MKT CYC емкостью 10 мкФ и 3 мкФ с рабочим напряжением до 250V. Они обладают крайне низким уровнем собственных потерь (ESR), гарантируя линейность передачи сигнала во всем частотном диапазоне.
• Мощный резистивный аттенюатор: Для выравнивания чувствительности между полосами задействована группа из трех массивных керамических цементных резисторов SQP мощностью 20 Ватт каждый (один номиналом 10 Ом и два параллельных по 5.6 Ом). Это позволяет эффективно гасить избыточное звуковое давление твитера без риска теплового пробоя платы.

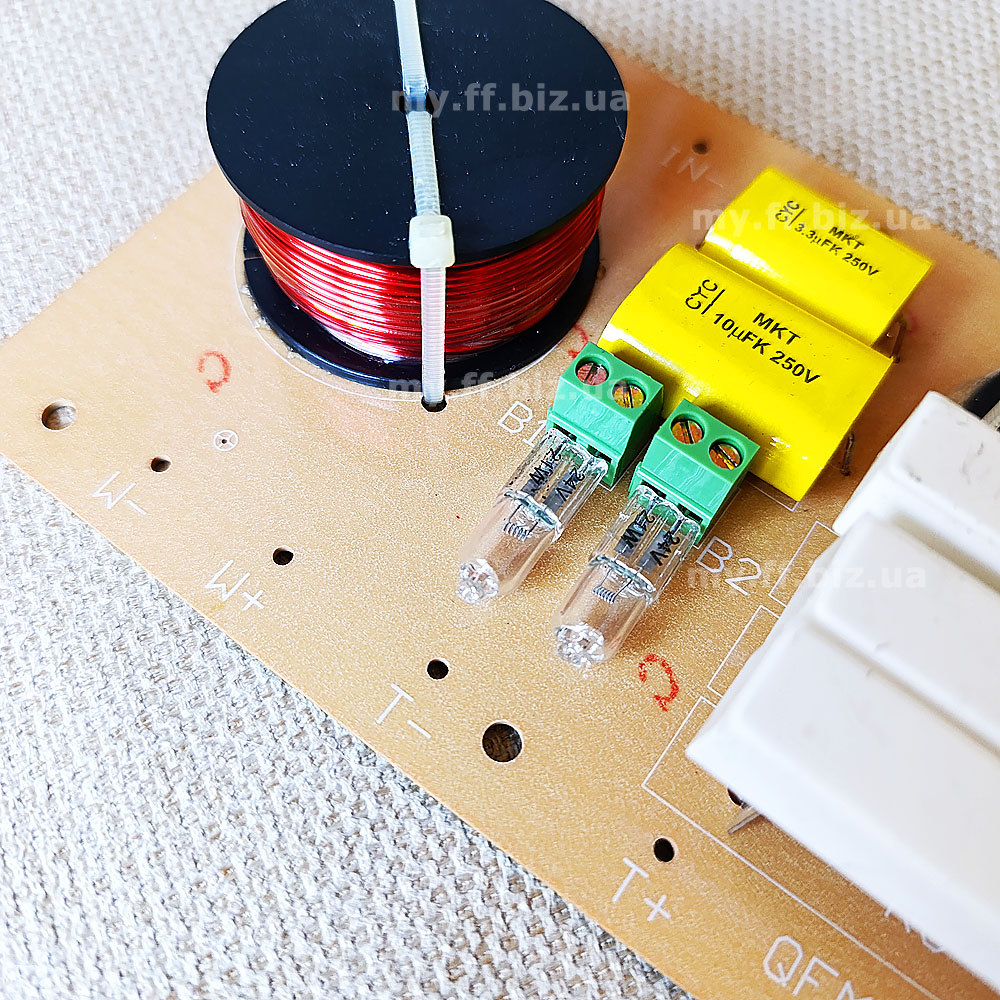

• Удобная двухканальная защита на винтовых клеммах: Модуль оснащен уникальной системой динамической защиты, состоящей из двух автомобильных ламп-бареттеров (24V, 21W). Они установлены в специальные быстросъемные винтовые колодки (B1 и B2), что позволяет заменить перегоревшую защитную лампу за пару минут без использования паяльника.

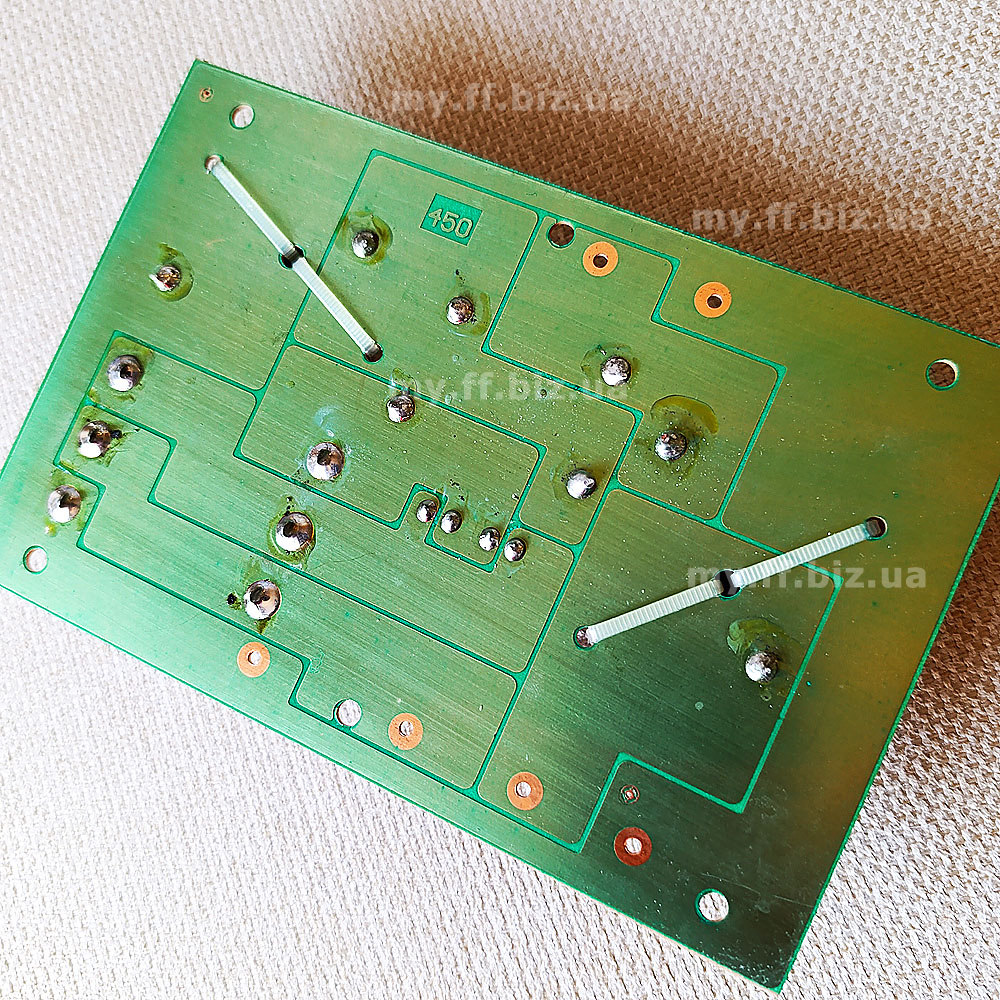

• Профессиональная печатная плата: Текстолитовая плата с заводской маркировкой «450» имеет двухстороннее покрытие и усиленные широкие дорожки. Катушки индуктивности намотаны толстым медным проводом и жестко стянуты хомутами, что исключает появление паразитных вибраций и механического гула при работе на предельной громкости (до 700W).

Область применения:

Кроссовер является универсальным решением для сборки новой или модернизации существующей акустики высокой мощности. Идеально подходит для ремонта концертных топов, клубных звуковых систем, сценических мониторов, мощных рупорных систем, а также для создания громких автомобильных аудиосистем формата эстрада (SQL).

Технические характеристики

Длина - 110 мм
Ширина - 168 мм
Высота - 32 мм
