Профессиональный пассивный 2-полосный кроссовер для акустических систем CLUB 200W (Max 250W)

Пассивный двухполосный кроссовер (разделительный фильтр частот) серии CLUB с номинальной мощностью 200 Вт и пиковой нагрузкой до 250 Вт разработан для правильного распределения звукового спектра в двухполосных акустических системах. Модуль осуществляет четкое разделение частот между низко/среднечастотным динамиком (мидбасом, вуфером) и высокочастотным излучателем (твитером, пищалкой), минимизируя взаимное наложение полос, устраняя интермодуляционные искажения и защищая излучатели от перегрузки.

Особенности конструкции и схемотехники:

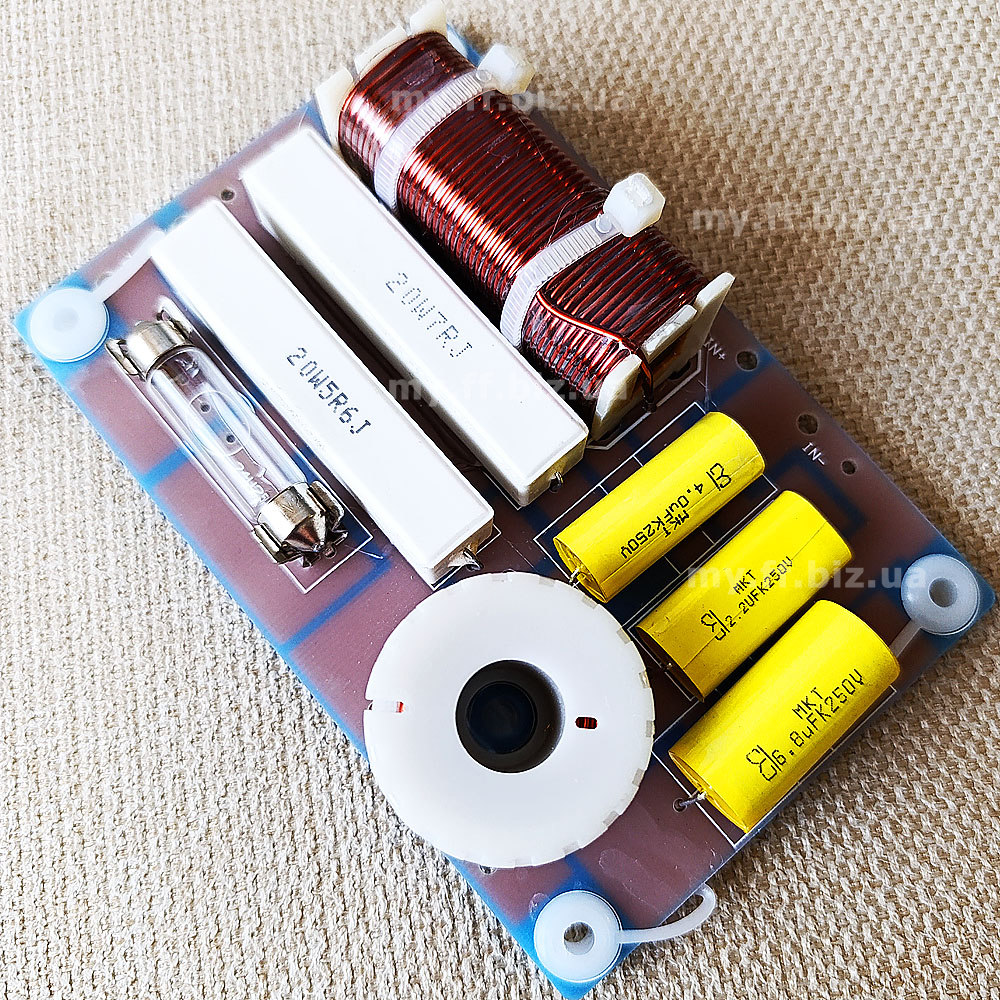

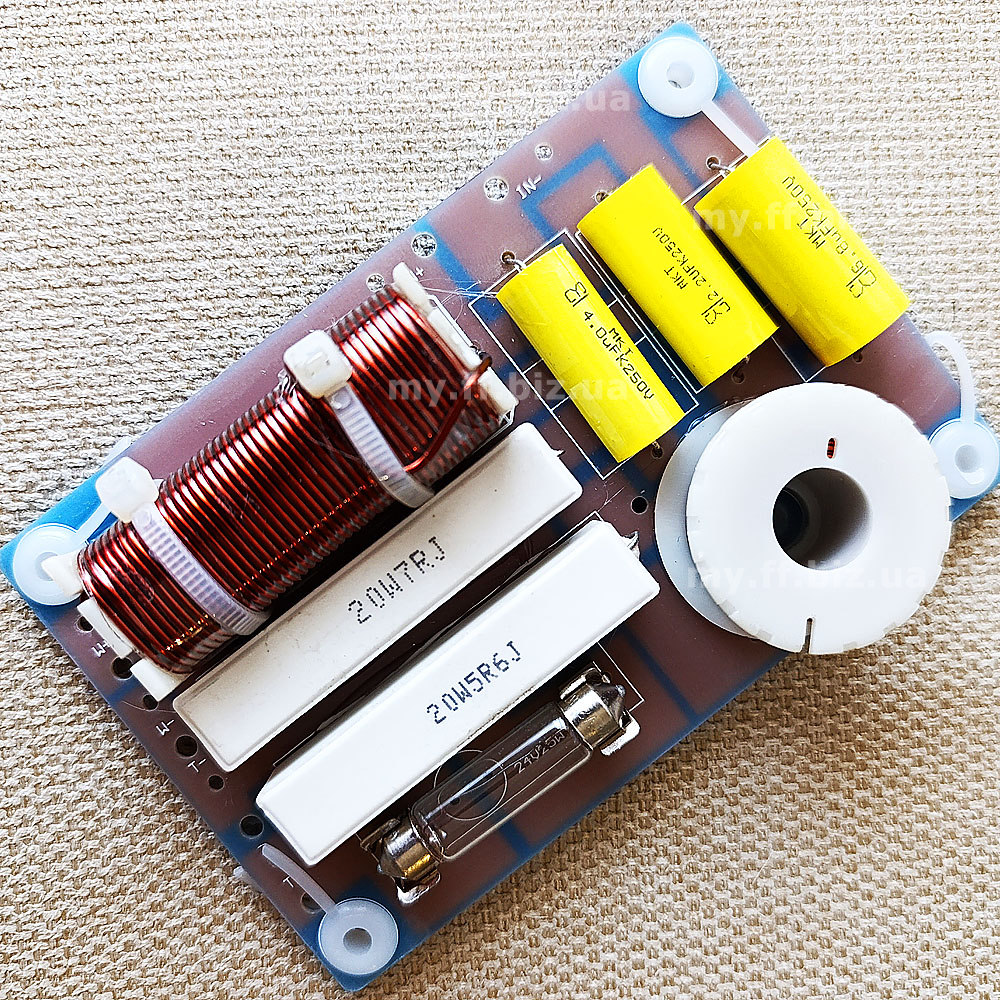

• Сбалансированная фильтрация 2-го порядка: Конструкция фильтра с крутизной спада 12 дБ/октава построена на базе двух различных типов катушек индуктивности. Для НЧ-звена применена массивная катушка с ферритовым сердечником (обеспечивает глубокий и плотный бас без потерь), а для ВЧ-звена — высокоточная катушка с воздушным сердечником на белом пластиковом каркасе (исключает магнитное насыщение и гарантирует кристальную чистоту высоких частот).
• Аудио-конденсаторы премиум-класса MKT: Схема укомплектована тремя высококачественными металлопленочными неполярными конденсаторами MKT CYC емкостью 8 мкФ, 4.0 мкФ и 2.2 мкФ с рабочим напряжением до 250V. Они характеризуются низким уровнем внутренних потерь (ESR) и высокой стабильностью емкости при нагреве.
• Надежный резистивный аттенюатор: Для идеального согласования чувствительности динамиков задействованы два мощных керамических цементных резистора типа SQP мощностью 20 Ватт каждый (номиналы 7 Ом и 5.6 Ом). Они эффективно гасят избыточное звуковое давление твитера, предотвращая резкость в звучании верхнего регистра.
• Надежная защита Festoon-бареттером: В разрыв цепи высокочастотного динамика установлен плавкий динамический предохранитель — лампа накаливания автомобильного типа (Festoon). Она закреплена в прочных металлических подпружиненных держателях, что обеспечивает надежный контакт при вибрациях и позволяет в случае необходимости произвести замену за считанные секунды.

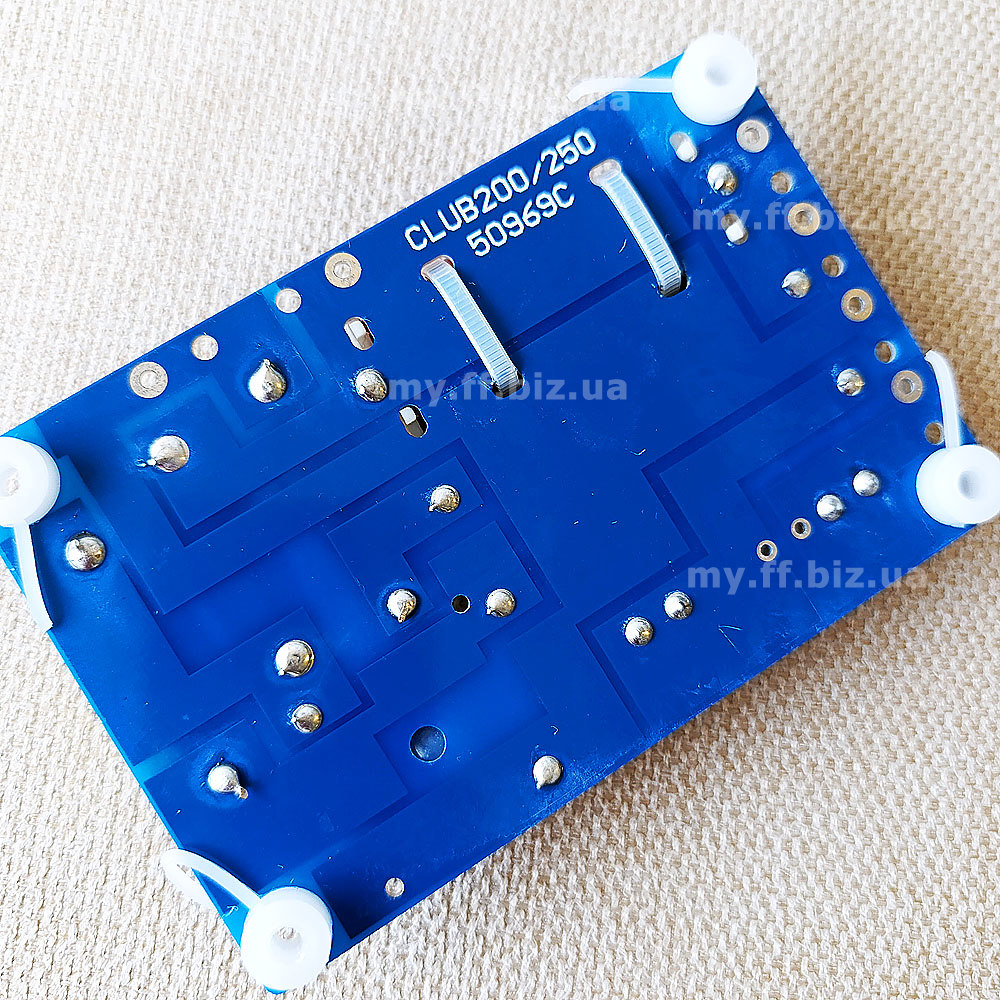

• Качественная печатная плата: Модуль собран на синем фольгированном текстолите повышенной жесткости. Широкие силовые дорожки минимизируют сопротивление цепи. Все массивные элементы (катушки индуктивности) дополнительно зафиксированы нейлоновыми стяжками, предохраняя плату от механических повреждений и паразитных резонансов внутри корпуса колонки.

Область применения:

Кроссовер серии CLUB является универсальным решением для сборки новых или модернизации и ремонта существующих акустических систем средней и высокой мощности. Отлично подходит для инсталляции в клубные и ресторанные акустические системы, сценические мониторы небольшого формата, домашние высокомощные Hi-Fi колонки, а также для построения качественного фронта в автомобильных аудиосистемах.

Технические характеристики

Длина - 87 мм
Ширина - 133 мм
Высота - 37 мм
