Профессиональный пассивный 2-полосный кроссовер для акустических систем CLUB 350W (Max 500W)

Пассивный двухполосный кроссовер (разделительный фильтр частот) серии CLUB с номинальной рабочей мощностью 350 Вт и пиковой нагрузкой до 500 Вт спроектирован для точного частотного разделения и согласования динамических головок в акустических системах высокой мощности. Модуль осуществляет жесткое разделение звукового спектра между низко/среднечастотным динамиком (вуфером, мидбасом) и высокочастотным излучателем (драйвером, твитером), предотвращая появление интермодуляционных искажений и обеспечивая ровную амплитудно-частотную характеристику всей аудиосистемы.

Особенности конструкции и схемотехники:

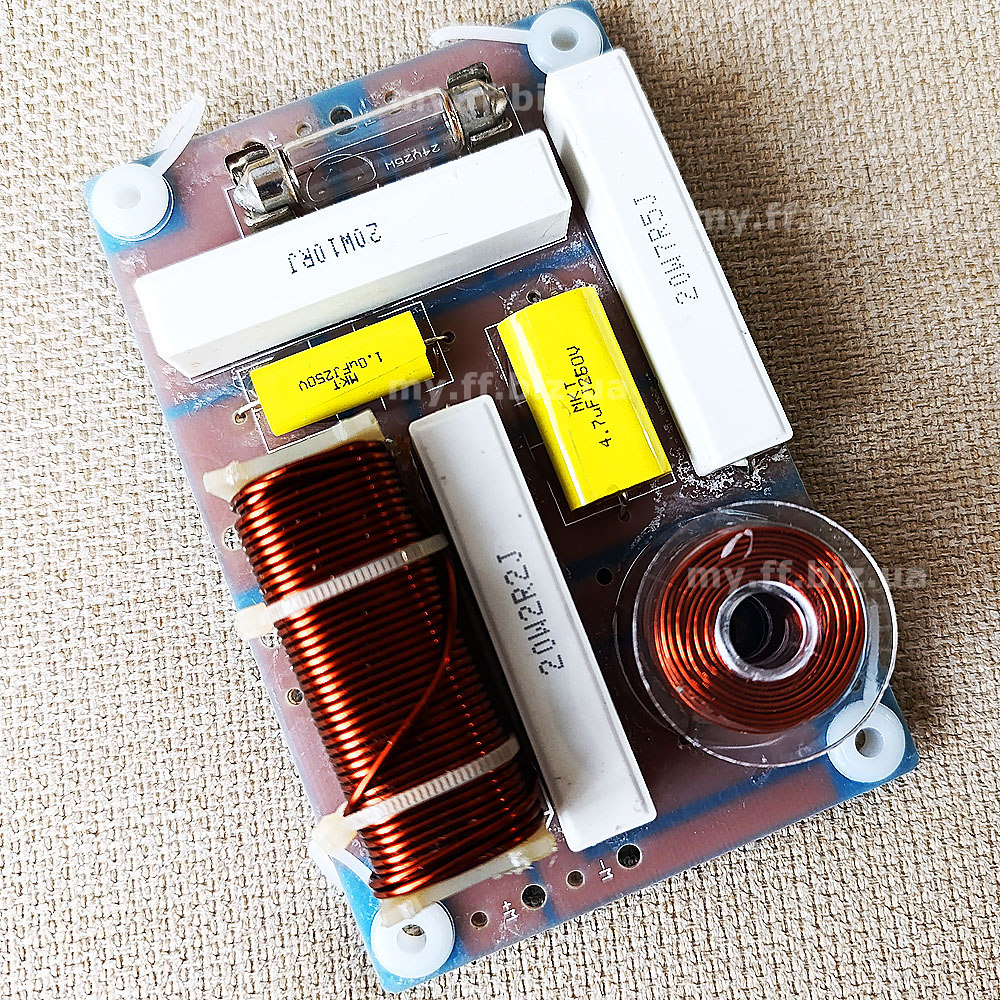

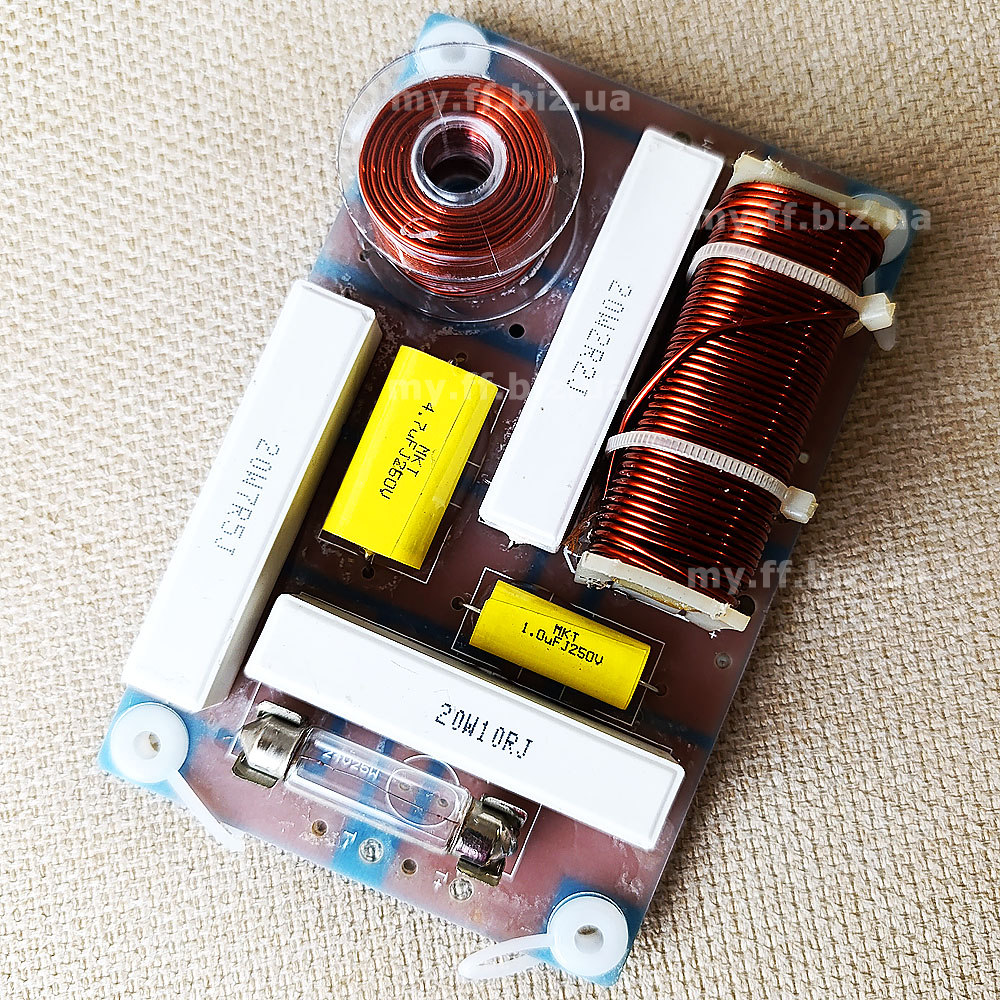

• Комбинированная фильтрация 2-го порядка: Двухкаскадная схема с крутизной спада 12 дБ/октава базируется на двух специализированных катушках индуктивности. В низкочастотном звене установлена силовая катушка с массивным ферритовым сердечником, которая обеспечивает плотный, динамичный бас без насыщения железа. Высокочастотное звено снабжено катушкой с воздушным сердечником в прозрачном пластиковом каркасе, что гарантирует абсолютное отсутствие магнитных искажений на критически важных для слуха высоких частотах.
• Качественные металлопленочные конденсаторы: На плате установлены высококлассные неполярные аудио-конденсаторы типа MKT емкостью 7 мкФ и 1.0 мкФ с рабочим напряжением до 250V. Они обладают минимальным уровнем эквивалентного последовательного сопротивления (ESR) и высокой термостабильностью.
• Сверхмощный резистивный аттенюатор (60W суммарно): Для идеального выравнивания чувствительности полос и предотвращения "крика" твитера задействованы три керамических цементных резистора типа SQP мощностью 20 Ватт каждый (номиналы 10 Ом, 7.5 Ом и 2.2 Ом). Такой запас мощности гарантирует стабильную работу аттенюатора без теплового дрейфа параметров и перегрева текстолита.
• Стабильная динамическая защита Festoon: В цепь защиты высокочастотного драйвера интегрирована специальная лампа-бареттер автомобильного типа (Festoon). Она надежно зафиксирована в подпружиненных металлических держателях, которые исключают потерю контакта от вибраций внутри корпуса АС и позволяют быстро заменить элемент в случае аварийной перегрузки системы.

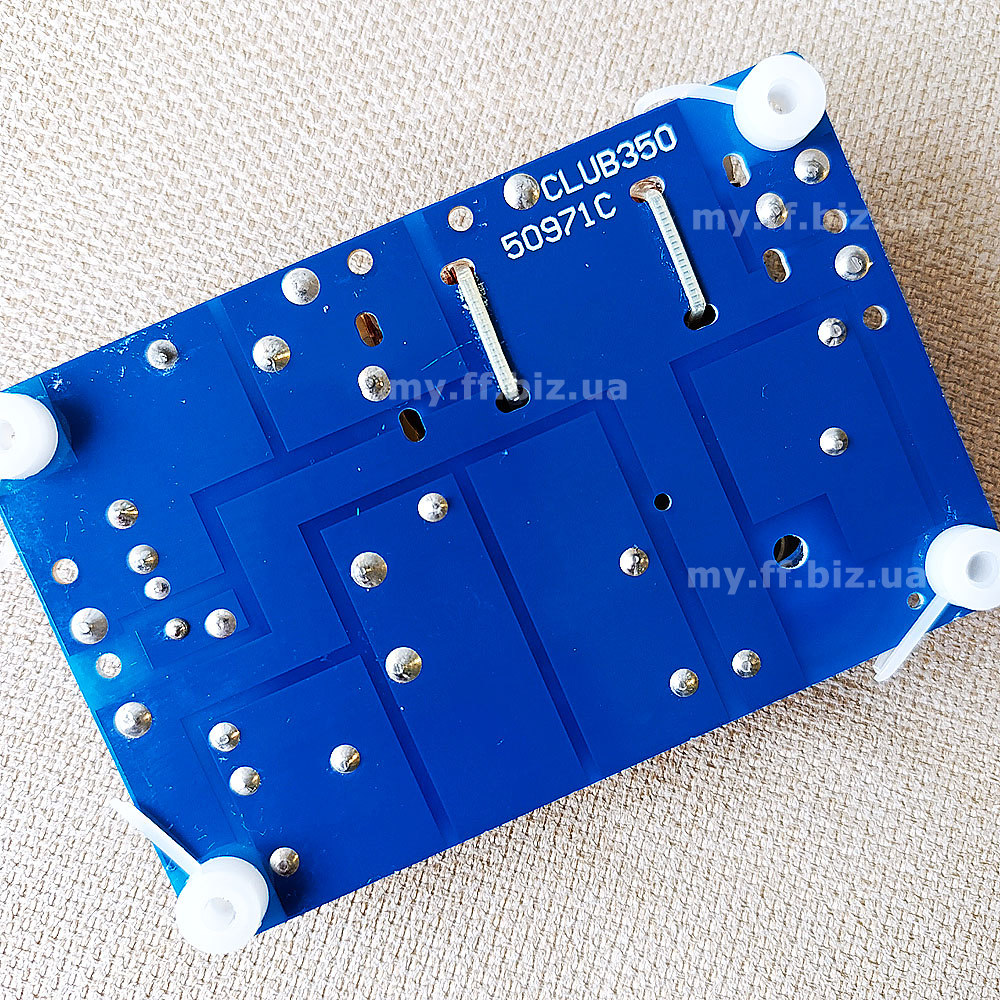

• Профессиональная печатная плата: Модуль собран на жестком двухстороннем фольгированном текстолите синего цвета с заводской маркировкой «CLUB350». Сверхширокие медные дорожки минимизируют сопротивление сигнального тракта и выдерживают высокие токовые нагрузки (до 500W пика). Массивные катушки индуктивности дополнительно стянуты нейлоновыми хомутами для защиты от вибраций.

Область применения:

Кроссовер CLUB 350W предназначен для использования в двухполосных профессиональных акустических системах. Это идеальный выбор для ремонта, апгрейда и сборки концертных топов, сценических мониторов, ресторанных и клубных пассивных колонок, а также для создания мощных и громких автомобильных аудиосистем в формате эстрада (SQL).

Технические характеристики

Длина - 87 мм
Ширина - 133 мм
Высота - 35 мм
