Профессиональный пассивный 2-полосный кроссовер для акустических систем CLUB 450W 4 Ohm (Max 700W)

Профессиональный пассивный двухполосный кроссовер (разделительный фильтр частот) серии CLUB с номинальной рабочей мощностью 450 Вт и пиковой нагрузкой до 700 Вт оптимизирован для работы с акустическими компонентами сопротивлением 4 Ом. Модуль осуществляет точное и жесткое разделение частот между низко/среднечастотным динамиком (мидбасом, вуфером) и высокочастотным излучателем (твитером, компрессионным драйвером), обеспечивая правильное фазовое согласование полос и защиту звуковых катушек динамиков от перегрузки.

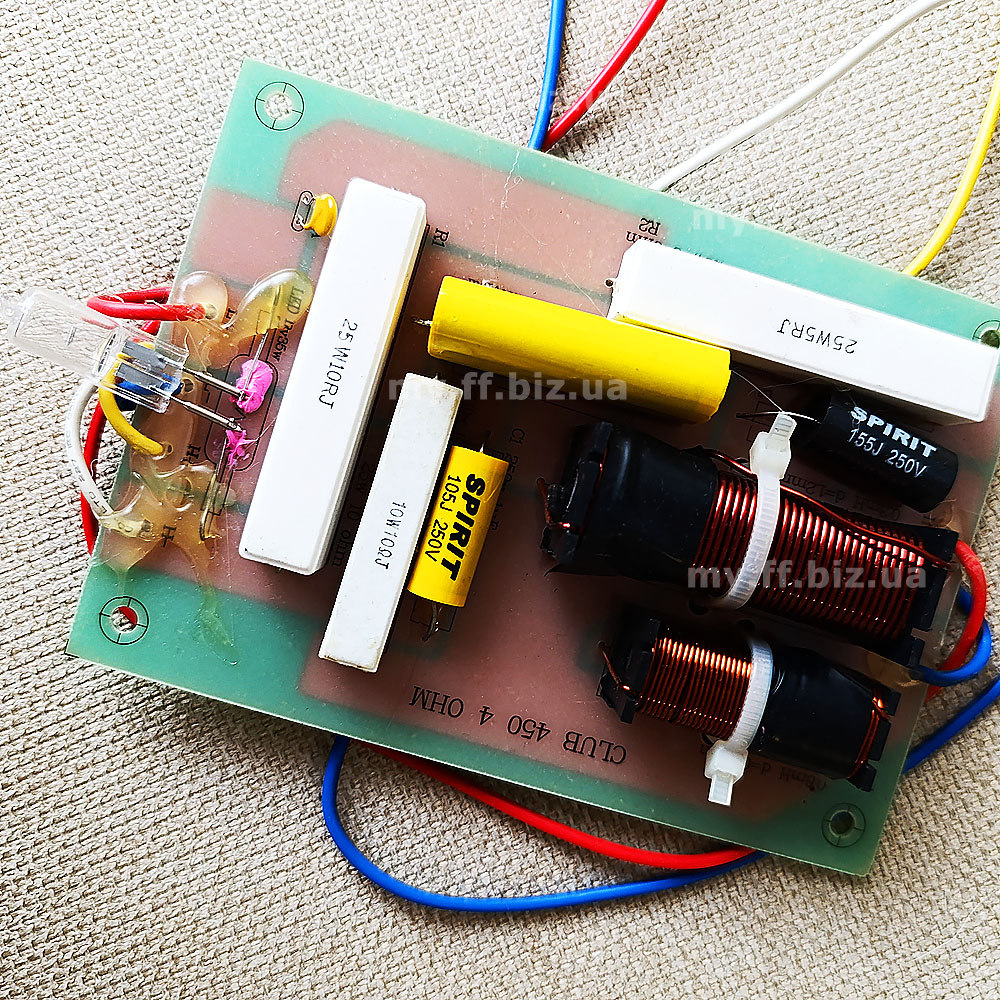

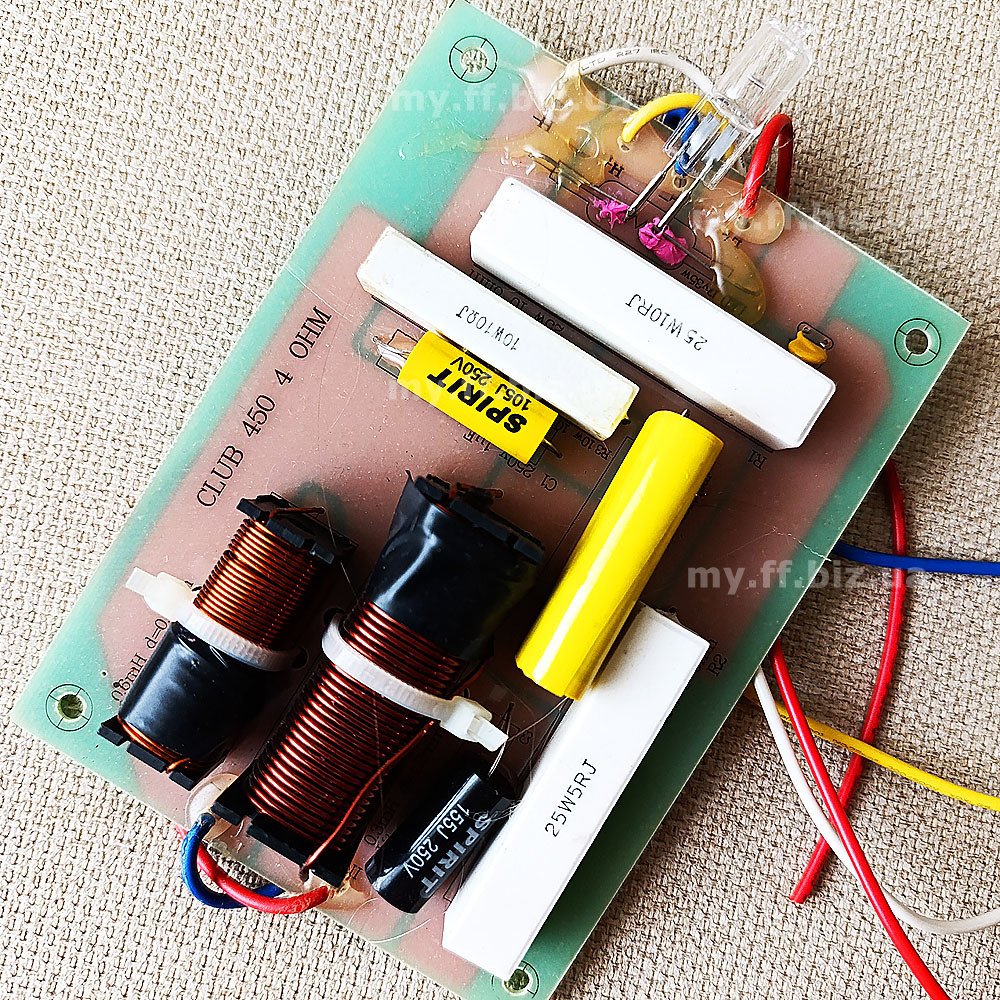

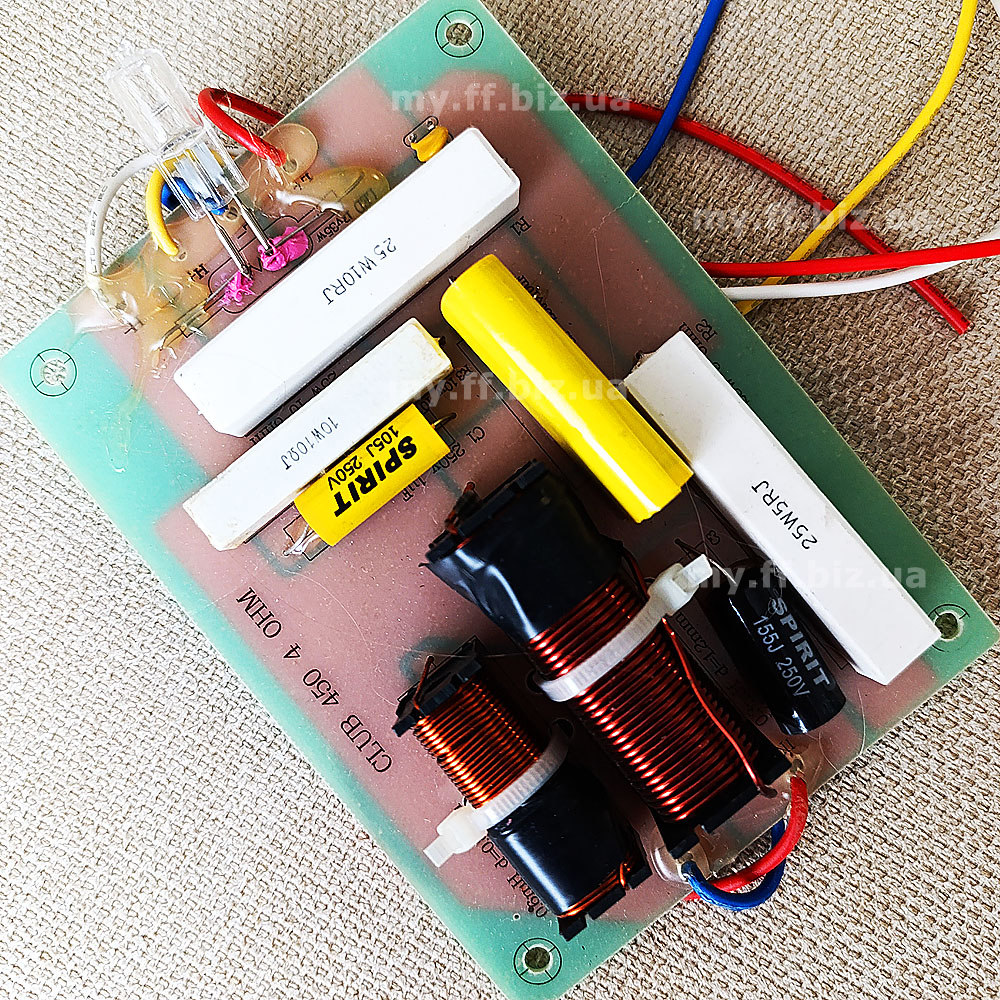

Особенности конструкции и схемотехники:

• Спецификация под нагрузку 4 Ом и частота раздела: В отличие от универсальных фильтров, данный кроссовер рассчитан и настроен исключительно под 4-омные динамические головки. Параметры индуктивностей (включая малую катушку на 6 mH) и емкостной группы выстроены так, чтобы частота среза находилась в районе 3.3 кГц — 3.5 кГц. Это оптимальная точка раздела, которая минимизирует провалы на стыке частот, убирает опасный для пищалки резонанс и формирует ровную результирующую АЧХ аудиосистемы.
• Каскадная фильтрация 2-го порядка: Двухполосная схема с крутизной спада 12 дБ/октава реализована на двух силовых катушках индуктивности с ферритовыми сердечниками (диаметр центрального сердечника большой катушки — 12 mm). Катушки намотаны толстым медным проводом высокой очистки и надежно зафиксированы хомутами.
• Аудиофильские пленочные конденсаторы SPIRIT: В схеме фильтра задейвеваны высококлассные металлопленочные неполярные конденсаторы SPIRIT с рабочим напряжением до 250V (включая модели емкостью 5 мкФ и 1.0 мкФ). Низкий уровень потерь (ESR) гарантирует прозрачность высоких частот и плотный, собранный панч в среднем регистре.
• Экстремальная теплостойкость резистивной группы: Для тонального баланса и аттенюации твитера плата оборудована массивными цементными резисторами типа SQP увеличенной мощности. Установлены два сверхмощных резистора по 25 Ватт (номиналами 10 Ом и 5 Ом) и один вспомогательный на 10 Ватт (10 Ом). Весь блок зафиксирован термоклеем, что исключает тепловой дрейф параметров при длительной пиковой работе колонок (до 700W).
• Динамическая защита бареттером: Интегрированная стеклянная лампа-предохранитель (бареттер) обеспечивает многоуровневую защиту высокочастотного драйвера. При подаче избыточного сигнала нить накала разогревается, плавно забирая излишки мощности на себя и сохраняя твитер от сгорания.

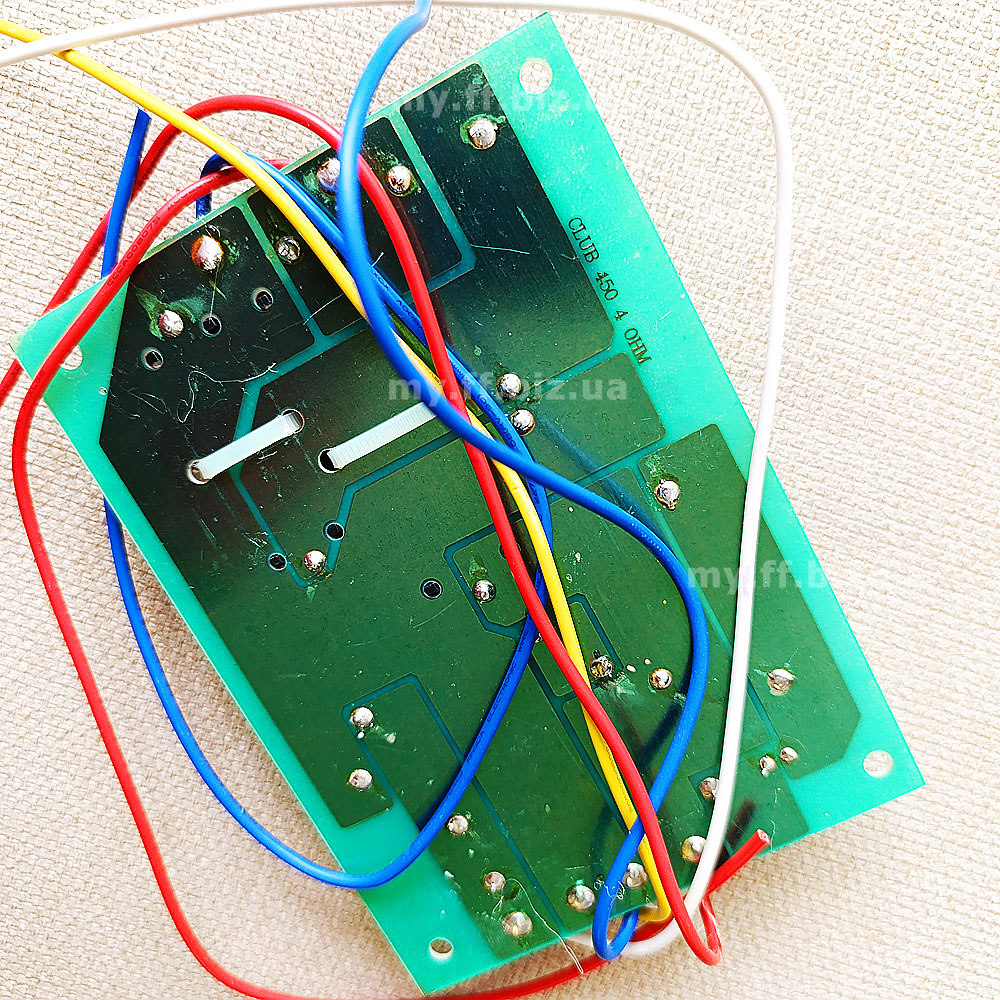

• Удобный кабельный монтаж: Плата поставляется с уже распаянными разноцветными силовыми проводами (красный, синий, желтый, белый), что значительно упрощает интеграцию фильтра внутрь корпуса акустической системы и исключает ошибку при соблюдении полярности.

Область применения:

Кроссовер CLUB 450W 4 Ohm разработан специально для использования в мощных двухполосных акустических системах. Это идеальное решение для ремонта и модернизации клубного звука, ресторанной пассивной акустики, концертных топов и сценических мониторов. Также плата пользуется огромной популярностью в сфере автозвука при постройке экстремально громких автомобильных эстрадных систем (SQL-формата), где большинство динамиков имеют сопротивление 4 Ом.

Технические характеристики

Длина - 105 мм
Ширина - 147 мм
Высота - 26 мм
