Профессиональный пассивный 2-полосный кроссовер для акустических систем CLUB 650W (Max 900W)

Профессиональный пассивный двухполосный кроссовер (разделительный фильтр частот) серии CLUB со сверхвысокой номинальной рабочей мощностью 650 Вт и пиковой нагрузкой до 900 Вт спроектирован для высокоточного распределения звукового спектра в туровых, концертных и клубных акустических системах повышенной мощности. Модуль обеспечивает жесткое и бескомпромиссное разделение частот между мощным низко/среднечастотным динамиком (мидбасом, вуфером) и высокочастотным излучателем (компрессионным драйвером, твитером), гарантируя идеальное фазовое согласование полос и защиту звуковых катушек от перегрузки.

Особенности конструкции и схемотехники:

• Комбинированная фильтрация 2-го порядка: Двухкаскадная схема с крутизной спада 12 дБ/октава базируется на двух специализированных катушках индуктивности. В низкочастотном звене установлена силовая катушка с массивным ферритовым сердечником, которая способна пропускать огромные токи и обеспечивать плотный, динамичный бас без насыщения железа. Высокочастотное звено снабжено катушкой с воздушным сердечником в белом пластиковом каркасе, что гарантирует абсолютное отсутствие магнитных искажений на критически важных для слуха высоких частотах.
• Точный расчет частоты раздела: Параметры индуктивностей и емкостной группы выстроены так, чтобы частота среза находилась в районе 2 кГц — 3.8 кГц (в зависимости от точного импеданса используемых динамиков 4 Ом или 8 Ом). Это оптимальная точка раздела, которая минимизирует провалы на стыке частот и формирует ровную результирующую АЧХ аудиосистемы.
• Качественные металлопленочные конденсаторы MKT: На плате установлены высококлассные неполярные аудио-конденсаторы типа MKT емкостью 10 мкФ и 3 мкФ с рабочим напряжением до 250V. Они обладают минимальным уровнем эквивалентного последовательного сопротивления (ESR) и высокой термостабильностью.
• Мощный резистивный аттенюатор (60W суммарно): Для идеального выравнивания чувствительности полос задействованы три керамических цементных резистора типа SQP мощностью 20 Ватт каждый (номиналы 15 Ом, 10 Ом и 2.2 Ом). Такой запас мощности гарантирует стабильную работу аттенюатора без теплового дрейфа параметров и перегрева текстолита при длительной пиковой работе колонок (до 900W).

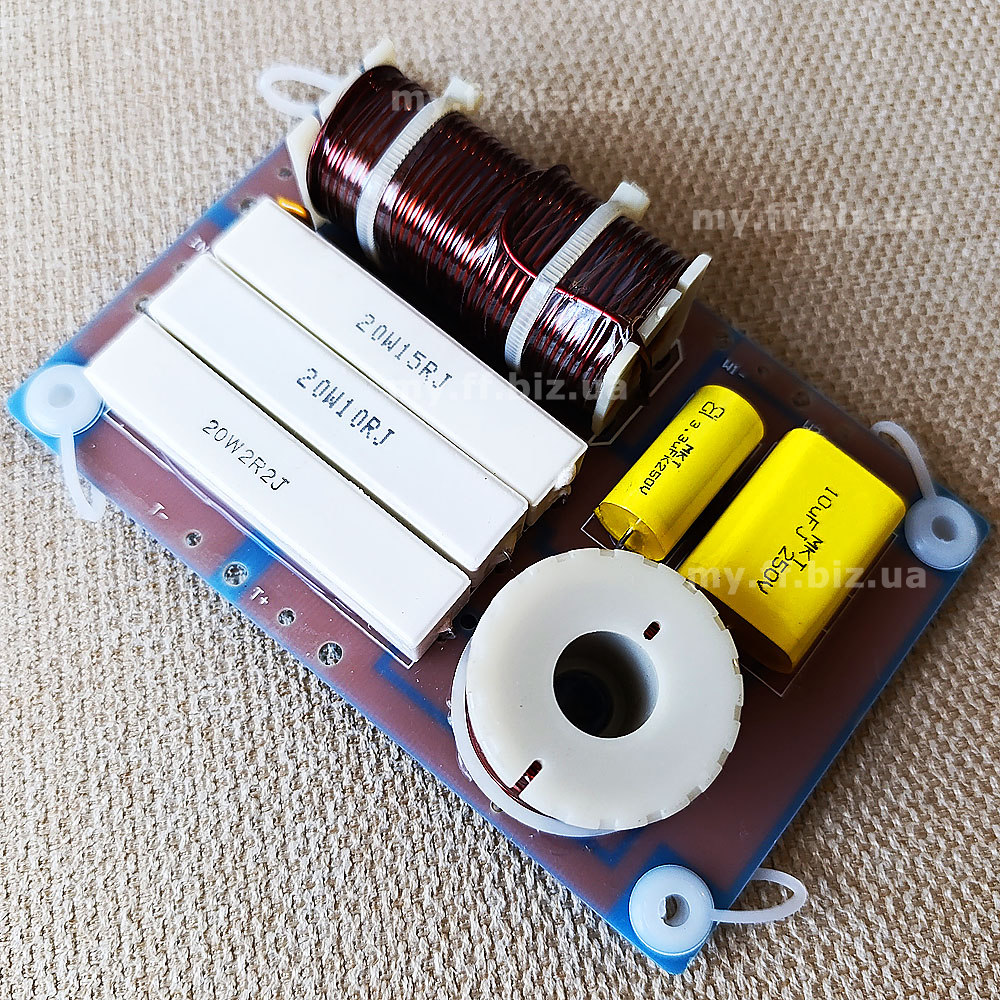

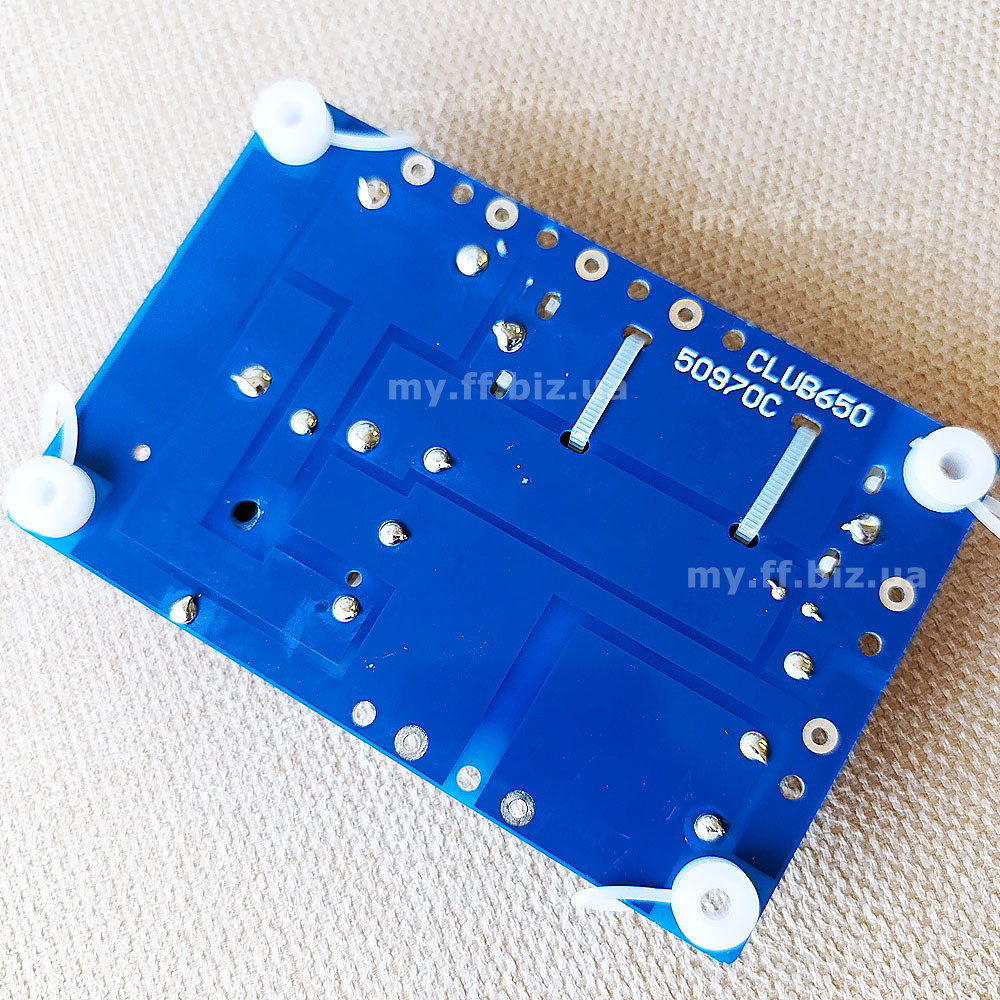

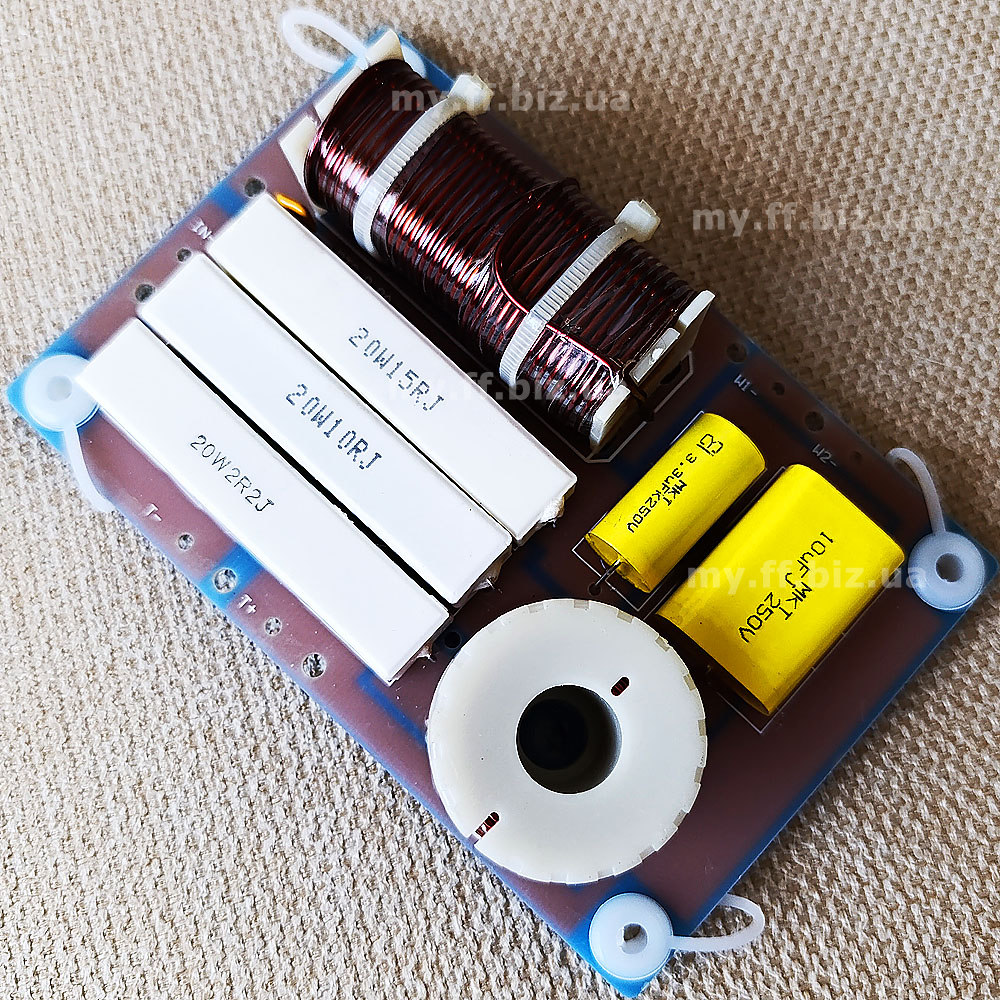

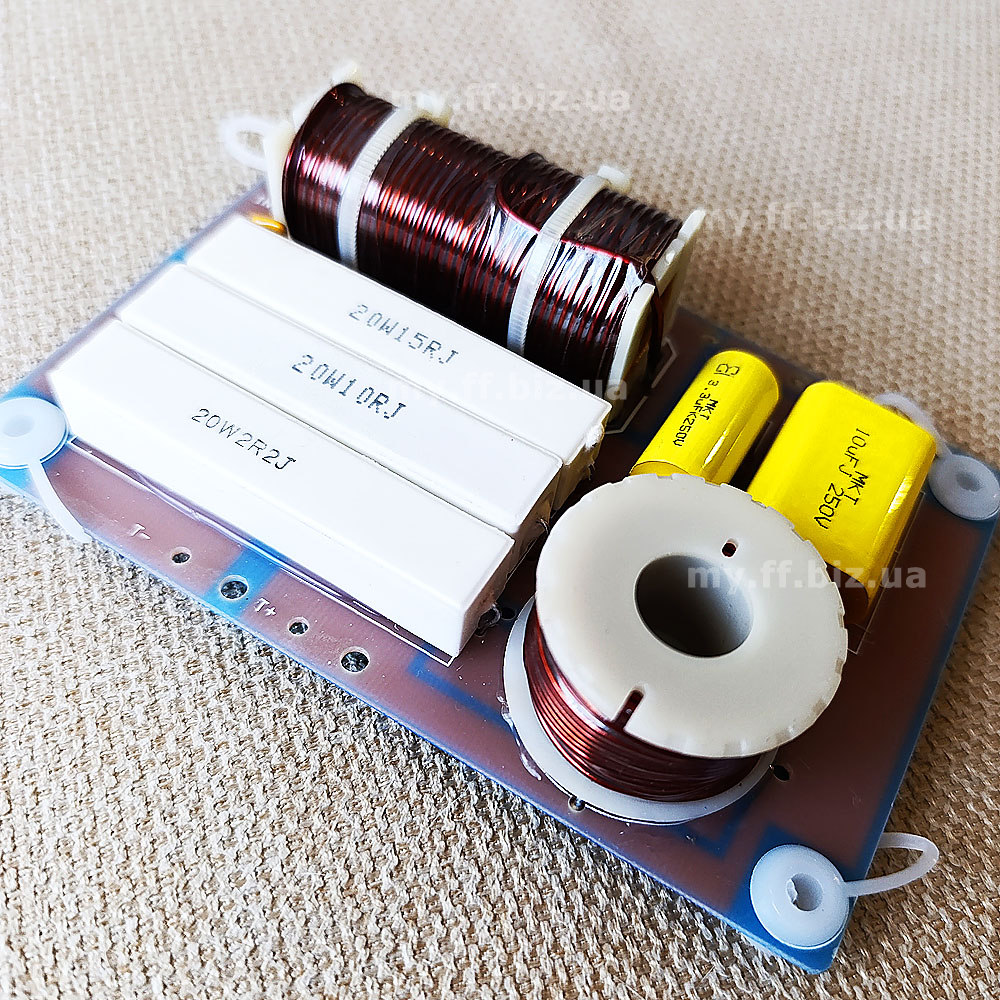

• Премиальное качество сборки: Модуль собран на жестком двухстороннем фольгированном текстолите синего цвета с заводской маркировкой «CLUB650» и артикулом «50970C». Сверхширокие медные дорожки минимизируют сопротивление сигнального тракта и выдерживают высокие токовые нагрузки. Массивные элементы зафиксированы нейлоновыми хомутами для защиты от вибраций. Плата поставляется со специальными белыми пластиковыми стойками-ножками для удобного и безопасного монтажа внутри корпуса колонки.

Область применения:

Кроссовер CLUB 650 разработан для использования в двухполосных профессиональных акустических системах высокой мощности. Это идеальный выбор для ремонта, апгрейда и сборки тяжелых концертных топов, сценических мониторов, ресторанных и клубных пассивных колонок, а также для построения качественного и громкого фронта в автомобильных аудиосистемах формата эстрада (SQL).

Технические характеристики

Длина - 85 мм
Ширина - 130 мм
Высота - 37 мм
