Профессиональный пассивный кроссовер для ВЧ-динамика (фильтр частот твитера) QFM-419 250W (Max 400W)

Пассивный кроссовер (фильтр высоких частот / ФВЧ) QFM-419 с номинальной мощностью 250 Вт и максимальной пиковой нагрузкой до 400 Вт разработан для эффективного разделения частотных полос и защиты высокочастотного звена акустических систем. Данный модуль эффективно отсекает опасный для пищалок низкочастотный и среднечастотный диапазон, обеспечивая чистое, детальное и динамичное звучание твитеров и компрессионных драйверов без искажений даже на экстремальных уровнях громкости.

Особенности конструкции и схемотехники:

• Заводская схемотехника 2-го порядка: Надежная схема с крутизной спада 12 дБ/октава, построенная на базе силовой катушки индуктивности и емкостного фильтра. Обеспечивает уверенную изоляцию рабочей зоны твитера, отсекает опасные низкие частоты ниже точки среза и гарантирует отличную фазовую стабильность аудиосигнала.
• Точный расчет частоты среза: Наличие металлопленочного конденсатора емкостью 3 мкФ в связке с силовой индуктивностью обеспечивает частоту раздела в районе 3.5 кГц — 4.5 кГц (в зависимости от номинального сопротивления подключаемого динамика 4 Ом или 8 Омы). Это оптимальная точка для большинства эстрадных и профессиональных ВЧ-излучателей.

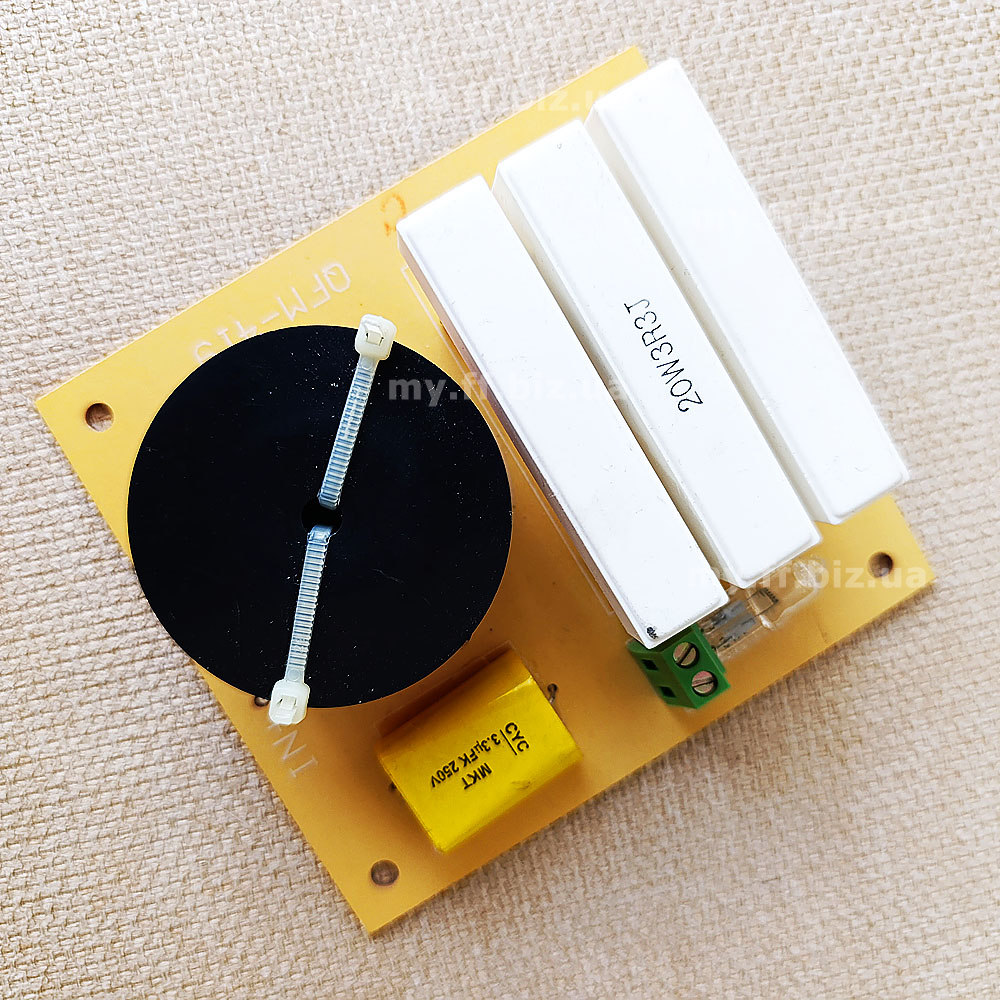

• Качественный аудио-конденсатор MKT CYC: На плате установлен неполярный металлопленочный конденсатор MKT CYC 3.3uF K 250V с рабочим напряжением до 250 Вольт. Низкое эквивалентное последовательное сопротивление (ESR) минимизирует потери сигнала и гарантирует прозрачность верхнего регистра частот.

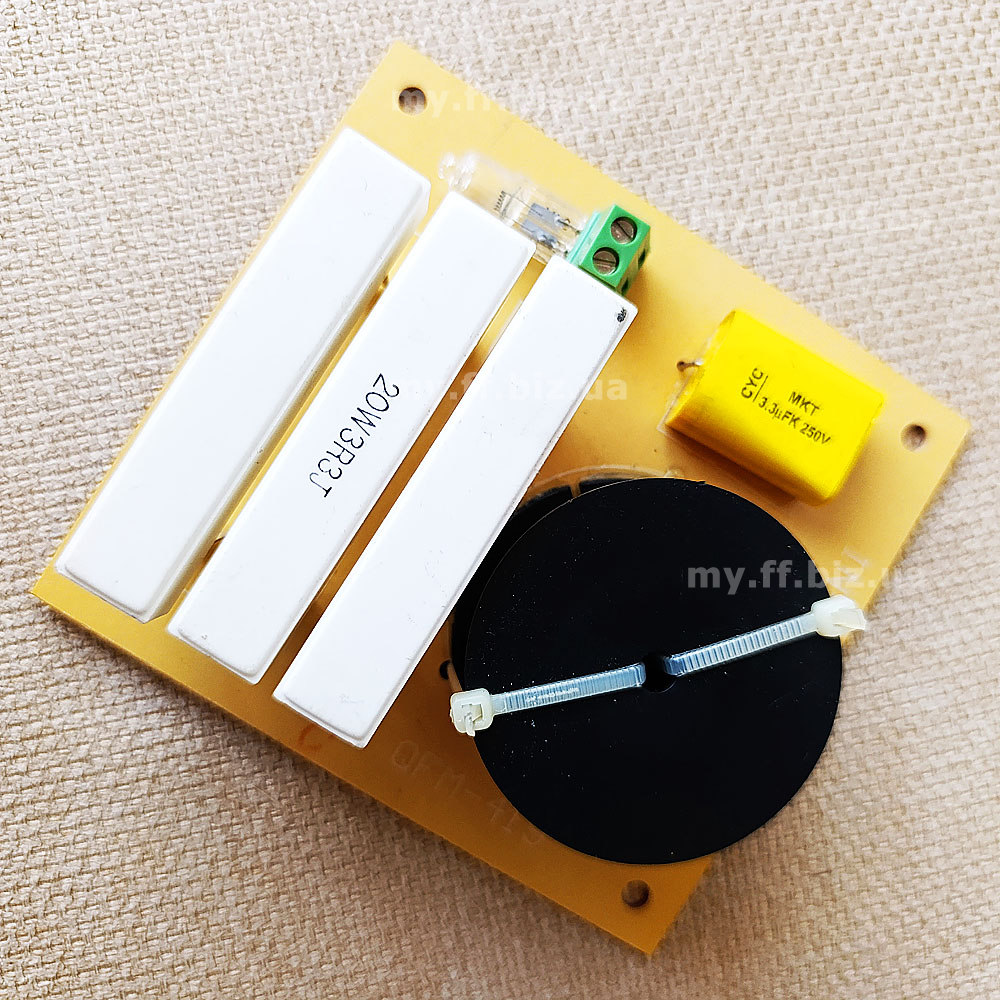

• Сверхмощный аттенюатор (60W суммарно): Для идеального выравнивания чувствительности твитера относительно мидбаса применены три массивных керамических цементных резистора типа SQP мощностью 20 Ватт каждый (включая элемент 20W 3R3J на 3.3 Ом). Блок резисторов эффективно рассеивает лишнее тепло, исключая перегрев платы и температурный дрейф параметров.

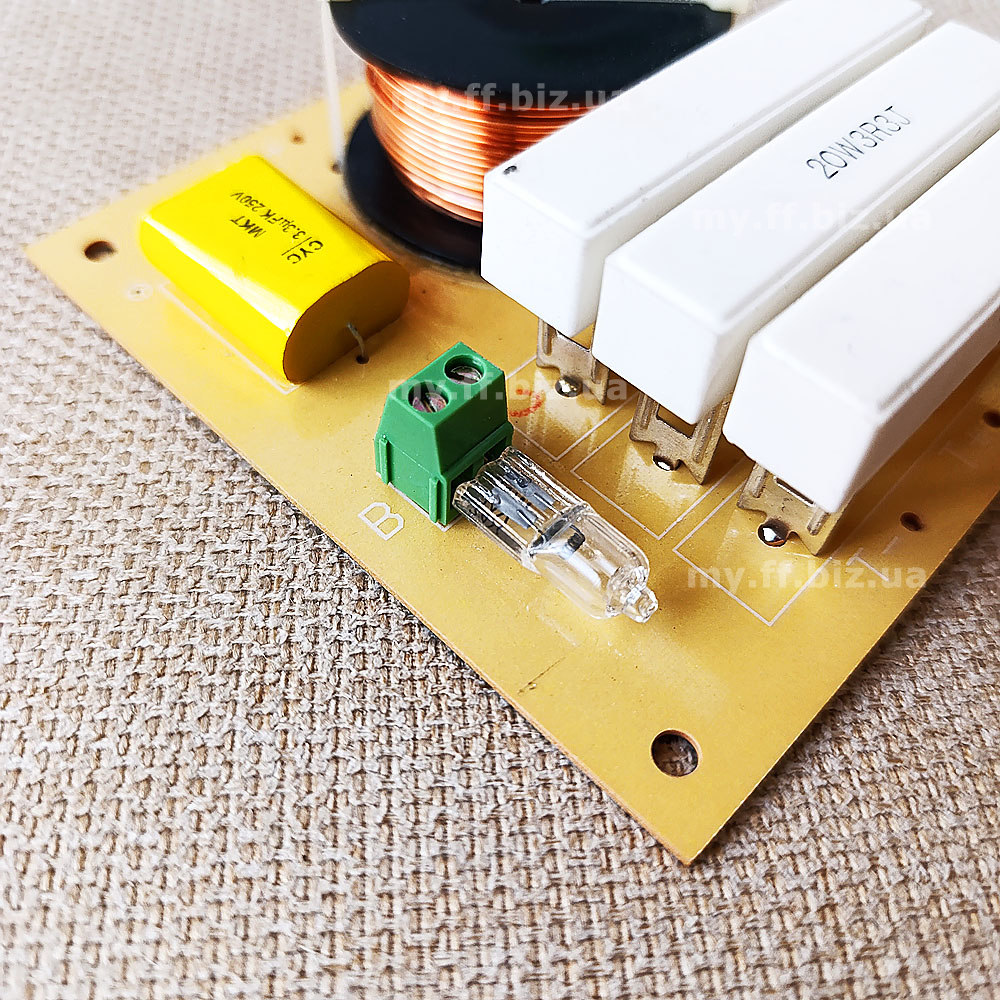

• Удобная защита на винтовой клемме: Безопасность звуковой катушки динамика обеспечивает стеклянная лампа-бареттер динамической защиты. Особенностью модели QFM-419 является подключение лампы через специальную зеленую винтовую клеммную колодку (маркировка B), что позволяет быстро заменить перегоревший защитный элемент или полностью отключить защиту без использования паяльника.

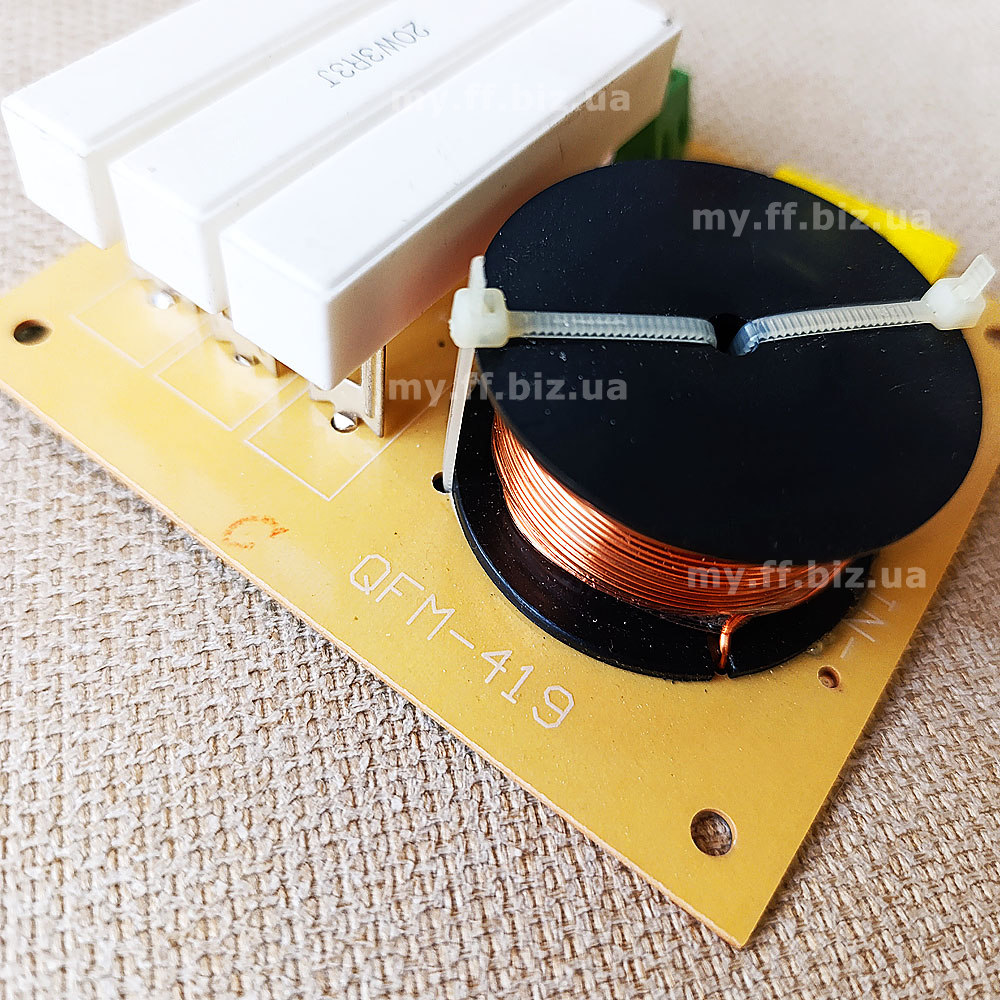

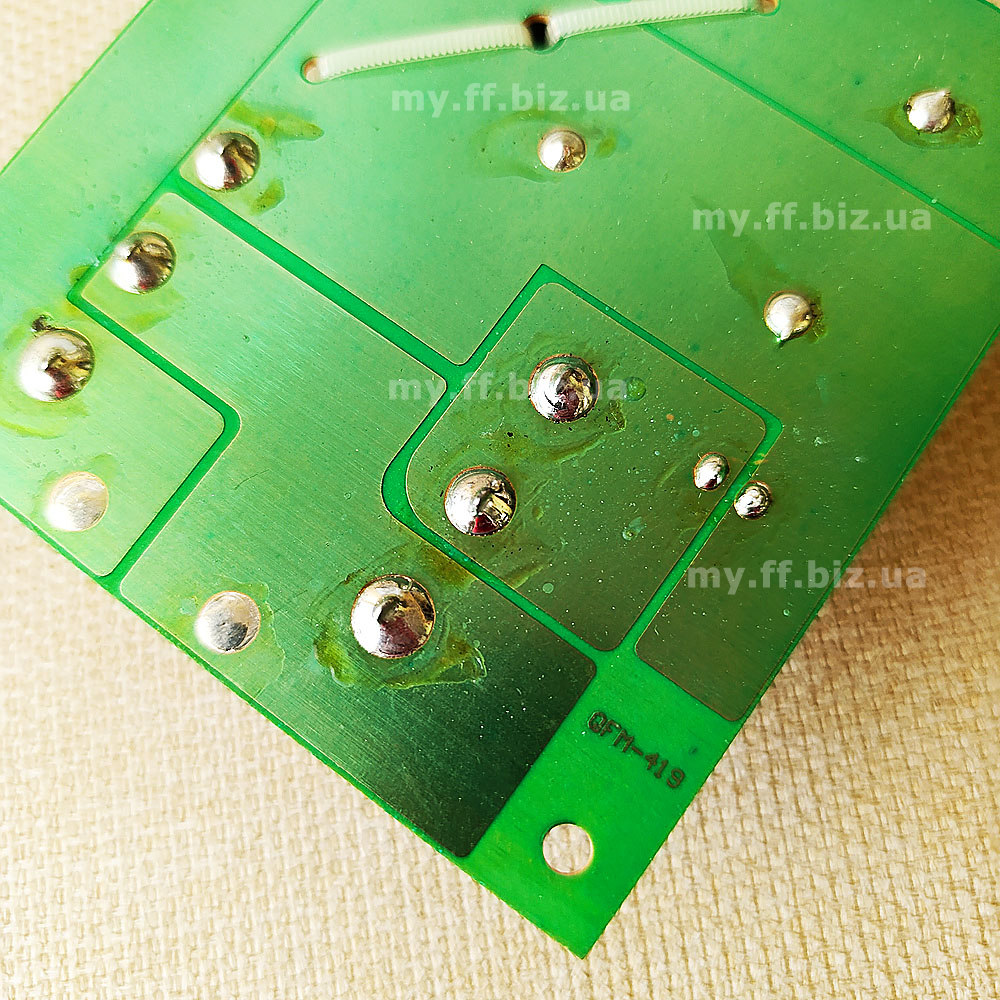

• Высокая надежность сборки: Модуль выполнен на двухстороннем жестком текстолите с широкими токоведущими дорожками. Массивная катушка индуктивности намотана толстым медным проводом и жестко притянута к плате нейлоновым хомутом-стяжкой, что полностью исключает механический гул и паразитные резонансы внутри корпуса АС.

Область применения:

Кроссовер QFM-419 является универсальным решением для ремонта, модернизации или самостоятельного конструирования двухполосных и трехполосных акустических систем. Он идеально подходит для мощной автомобильной эстрады (SQL-системы), рупорных пищалок, а также для профессионального звукового оборудования (концертные топы, клубные колонки, ресторанные пассивные системы и сценические мониторы).

Технические характеристики

Длина - 100 мм
Ширина - 110 мм
Высота - 32 мм
