Стрелочный вольтметр переменного тока Э378 щитовой аналоговый (0–250В, 1970 г., ГОСТ 8711-60)

Аналоговый стрелочный вольтметр переменного тока серии Э378 представляет собой классический щитовой измерительный прибор электродинамической (или электромагнитной) системы повышенной надежности. Данный экземпляр был произведен в СССР в 1970 году в строгом соответствии с жесткими требованиями советского государственного стандарта ГОСТ 8711-60. Устройство разработано для стационарной установки в силовые распределительные щиты, генераторные станции, трансформаторные подстанции, испытательные стенды и промышленные шкафы автоматики для непрерывного контроля действующего значения напряжения в сетях синусоидального переменного тока.

Особенности измерительной шкалы и символьные обозначения:

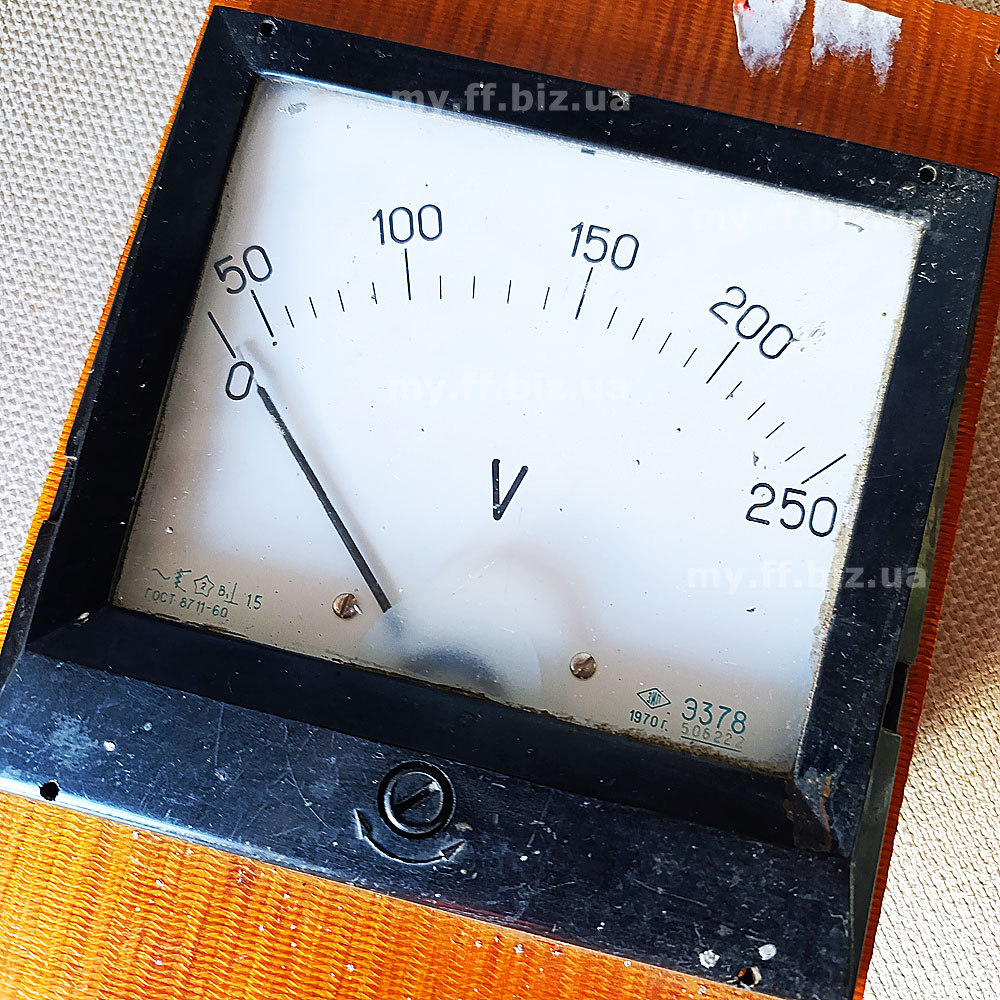

Прибор оснащен широкой, отлично читаемой дуговой шкалой белого цвета с диапазоном измерений от 0 до 250 Вольт (с основными оцифрованными реперами на отметках 50, 100, 150, 200 и 250 В). Крупный шрифт и контрастная черная стрелка позволяют оператору безошибочно считывать показания даже с большого расстояния.

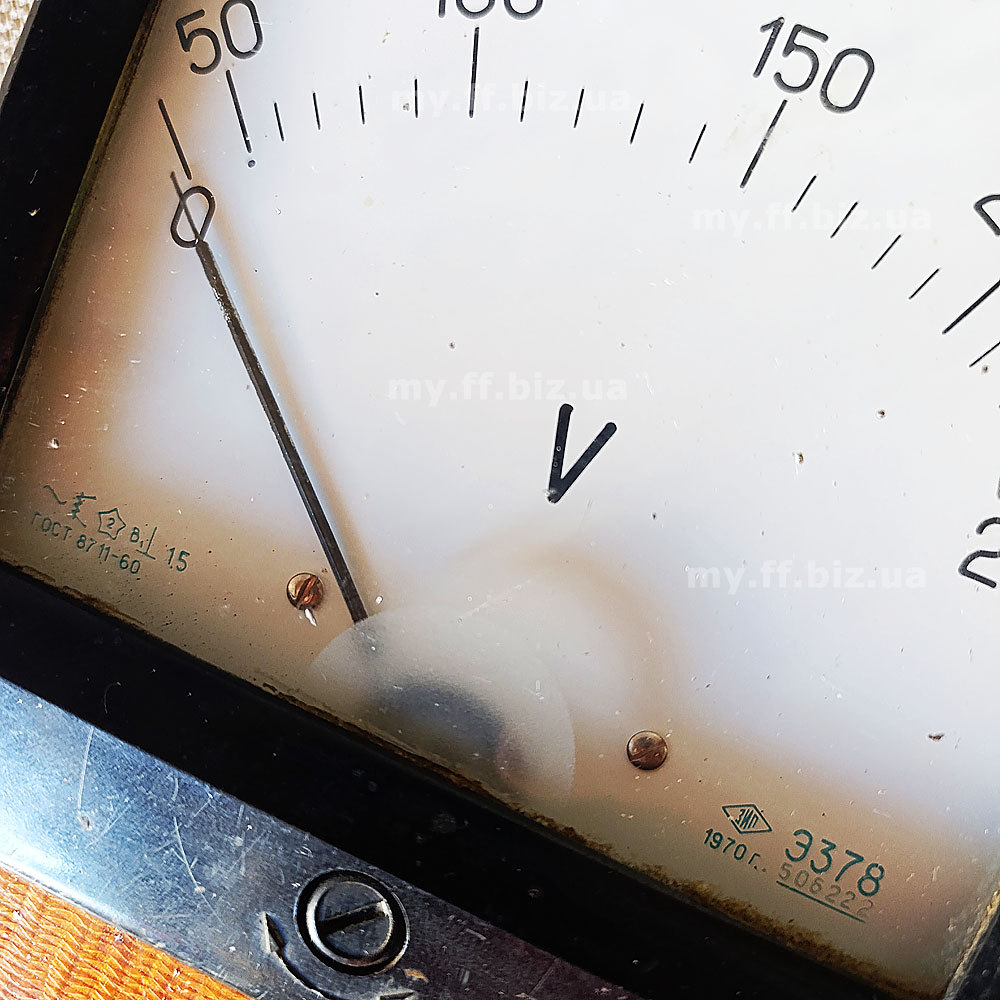

В левом нижнем углу лицевой панели нанесены заводские условные знаки электротехнических стандартов:

1. Переменный ток (символ синусоиды «~»): указывает на целевой тип измеряемой электрической сети.
2. Электродинамическая/электромагнитная система: внутренняя архитектура механизма, устойчивая к частотным колебаниям и перегрузкам.
3. Пятиконечная звезда с цифрой «2» внутри: подтверждает, что изоляция измерительной цепи успешно прошла заводские испытания высоким напряжением 2 кВ.
4. Символ перпендикулярных линий («┴»): указывает на обязательное рабочее вертикальное положение корпуса при стационарном монтаже.
5. Класс точности «1,5»: гарантирует основную приведенную погрешность измерений не более 1.5% от верхнего предела шкалы на всем рабочем диапазоне.

Конструкция корпуса и монтажные особенности:

Корпус вольтметра изготовлен методом прессования из массивного, жесткого черного карболита, который является эталонным диэлектриком: он абсолютно не проводит ток, устойчив к термическому воздействию, старению и высоким механическим нагрузкам. В нижней части фронтальной рамки расположен механический шлицевой винт корректора нуля, предназначенный для точной калибровки стартового положения стрелки перед запуском системы под нагрузку.

Прибор спроектирован под щитовой (утопленный) тип монтажа в сквозное окно фасадной панели распределительного устройства. На задней части корпуса выведены мощные латунные резьбовые шпильки, обеспечивающие монолитное винтовое подключение силовых кабелей, исключающее ослабление контактов от вибрации промышленного оборудования. На шкале прибора выбит уникальный заводской серийный номер 506222 и оригинальное клеймо ОТК советского приборостроительного завода (ЗиП).

Технические характеристики
